LG型立式多级离心泵
LG型立式多级离心泵
产品型号:
产品概述:

LG型立式多级离心泵是根据我国对高层建筑给排水及消防局标准开发的新一代产品。该型泵由于采用了高效节能的水力模型,因此具有效率高,性能范围广泛特点,更好的满足了用户的使用要求。另外,本型泵在结构上采用了立式、分段形式,且运转安全、平稳、寿命长、占地面积小、安装维修方便。
  • 详细介绍
  • 性能参数

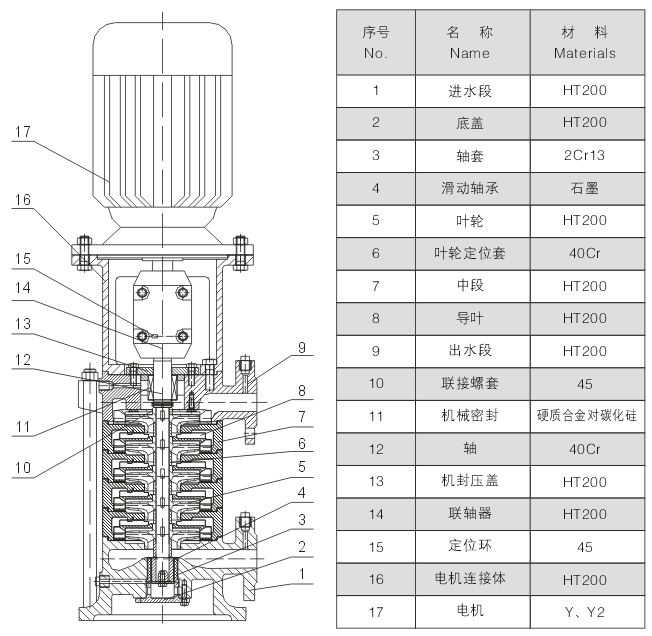

  • 安装结构图
  • 安装尺寸图
产品特点:
1、泵为立式结构,安装调试方便,独特设计的电机和泵体采用联体机座,同心度,加工精度高,占地面积大大减少,缩减了建筑投资。
2、底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式多级泵新的美感,使产品焕发艺术的魅力,可以和厂家多级泵媲美。
3、轴承采用精密轴承,精度高,可靠性好,寿命长。
4、轴封采用填料或机械密封,后者为前者的改进型:采用不锈钢、钛化钨、氟橡胶等材料制成,耐高温,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。
5、叶轮及转动磨擦件均采用合金制造,耐腐蚀,不生锈,同时可避免产生锈水,堵塞喷淋等消防器件,延长了泵使用寿命。
产品用途:
主要用于高层建筑生活、消防、采暖、空调系统给水、宾馆饭店、商场、写字楼等高层建筑,工矿企业市政工程给排水、消防、喷淋系统给水及锅炉给水、化工流程补给水等场合。
工作条件:
1、或输送清水及理化性质类似于无颗粒、无杂质、不挥发、无腐蚀性介质。
2、介质温度:-15℃~95℃。
3、大系统工作压力不大于2.0MPa。
4、周围环境温度应低于40℃,相对湿度低于95%。

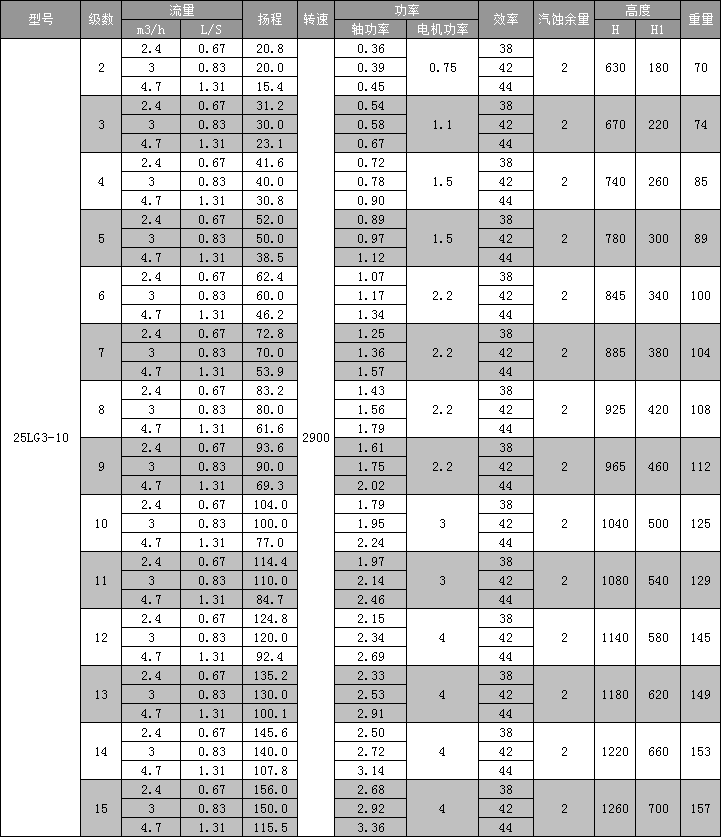

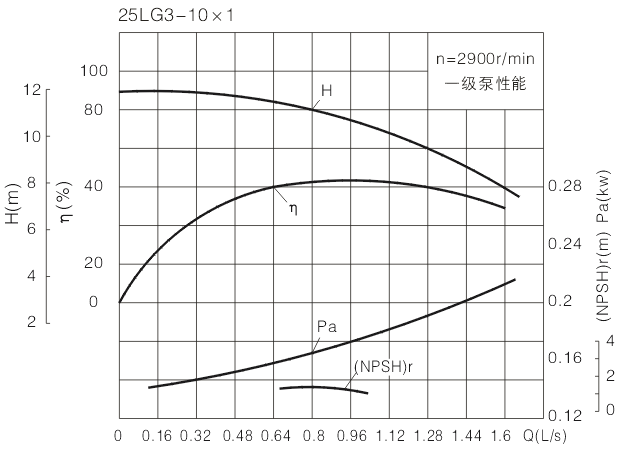

25LG3系列立式单吸多级离心泵性能参数表

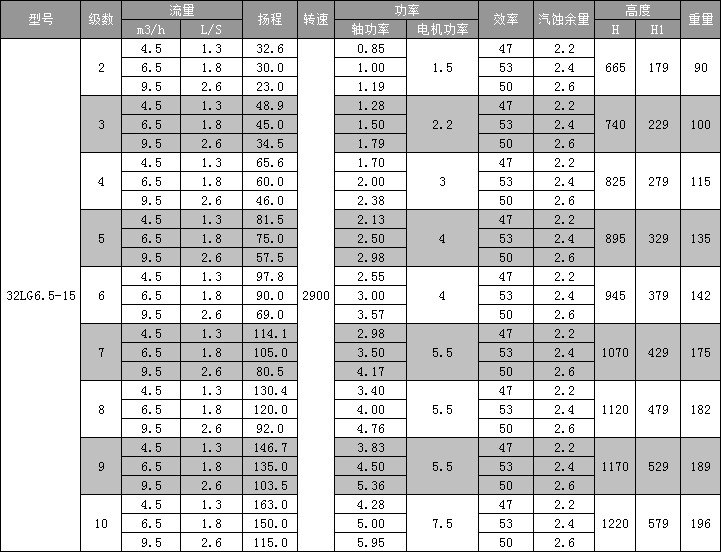

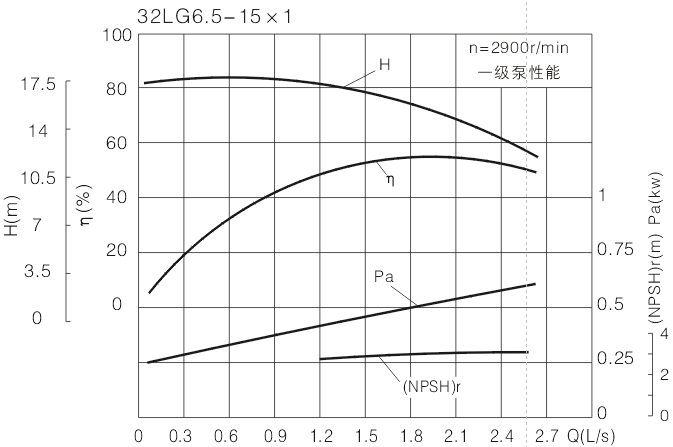

32LG6.5系列立式单吸多级离心泵性能参数表

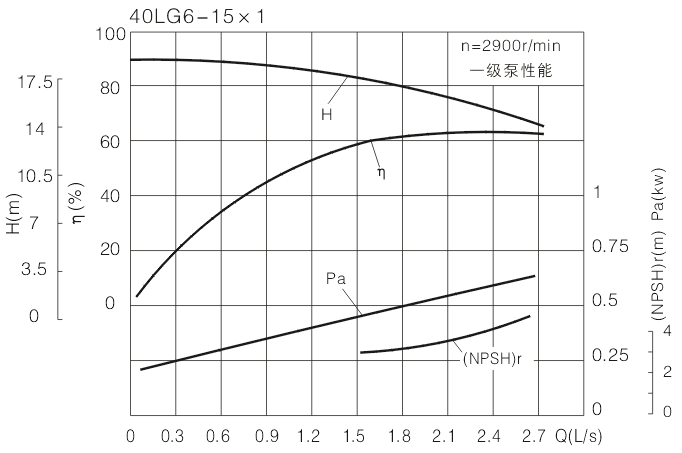

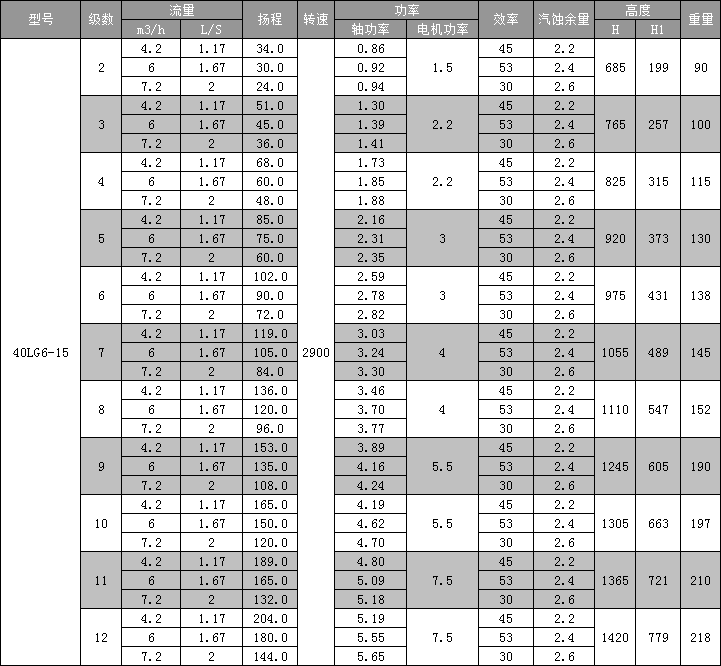

40LG6系列立式单吸多级离心泵性能参数表

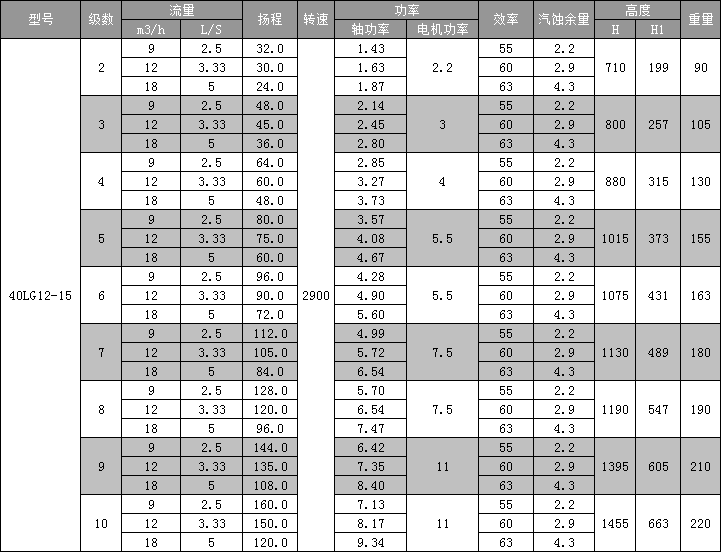

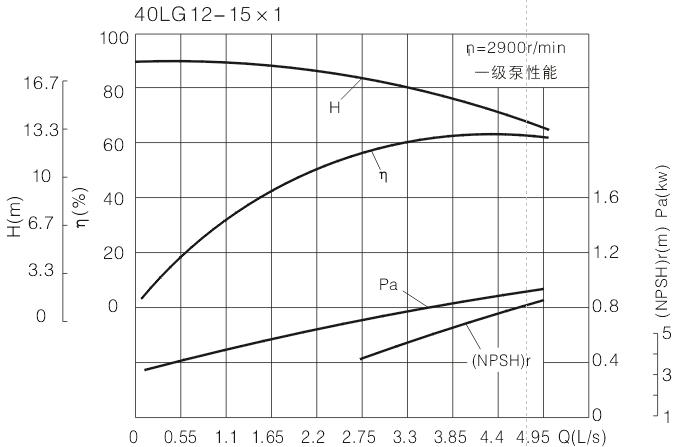

40LG12系列立式单吸多级离心泵性能参数表

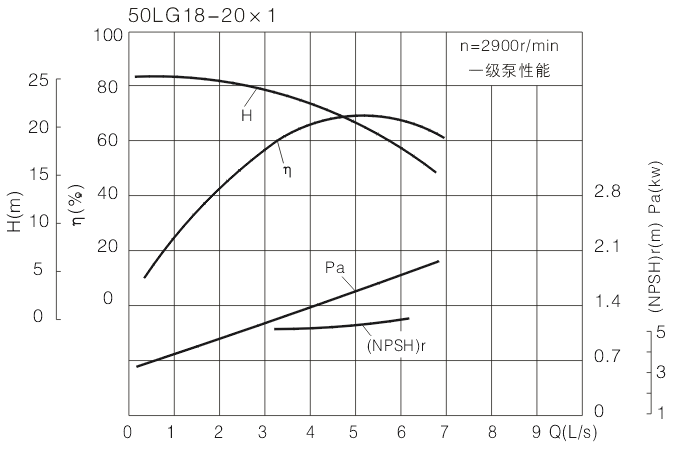

50LG18系列立式单吸多级离心泵性能参数表

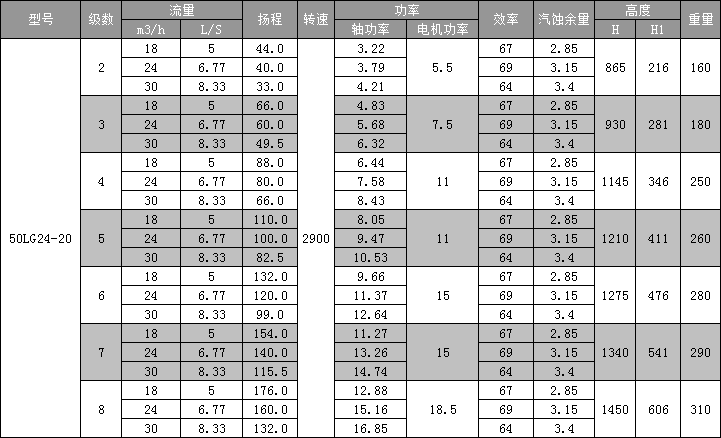

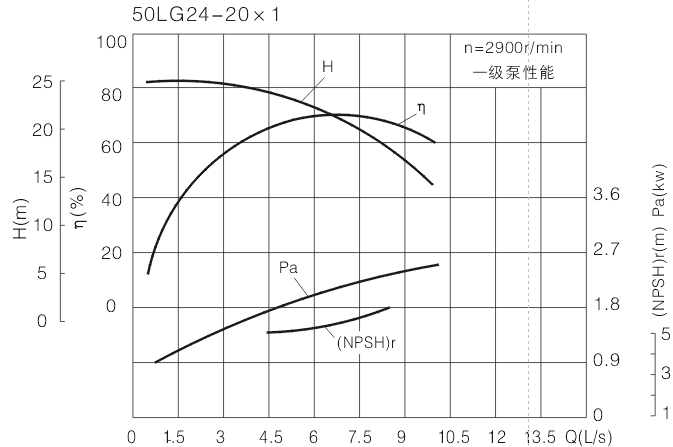

50LG24系列立式单吸多级离心泵性能参数表

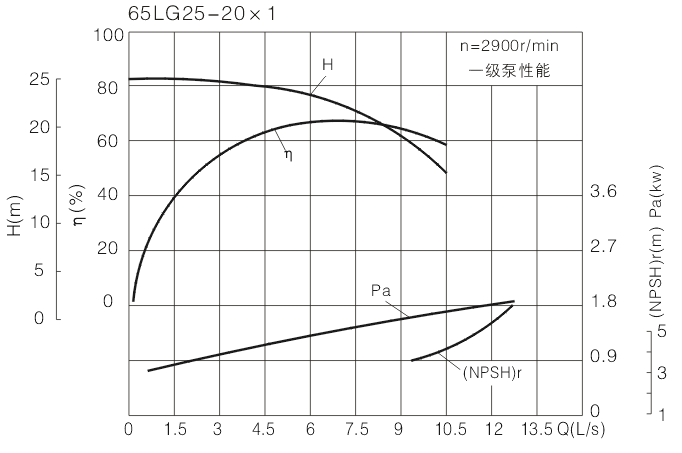

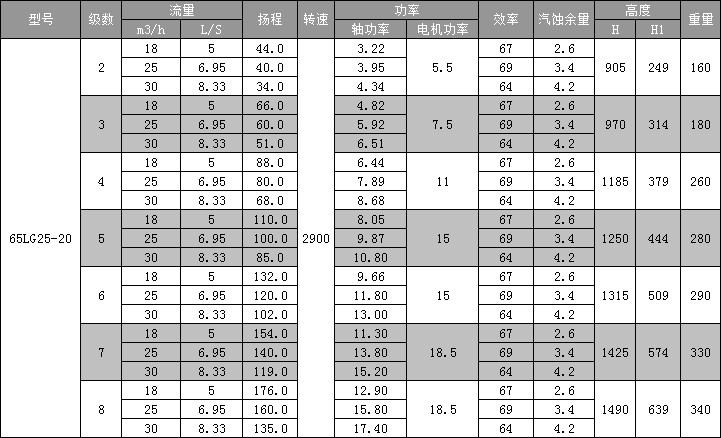

65LG25系列立式单吸多级离心泵性能参数表

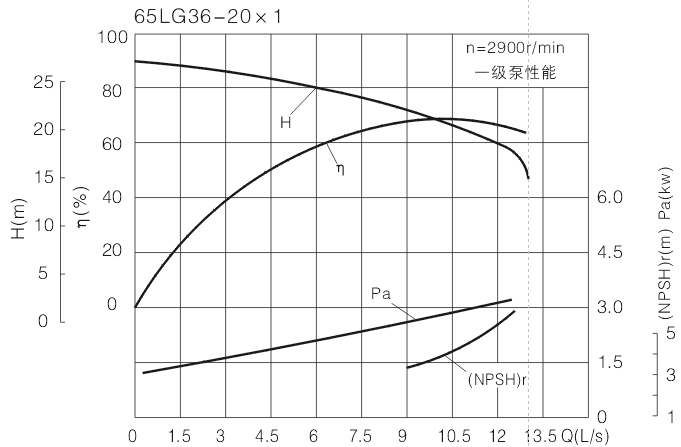

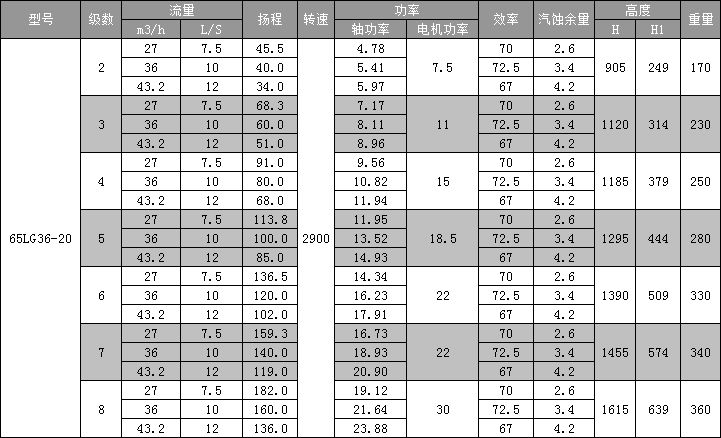

65LG36系列立式单吸多级离心泵性能参数表

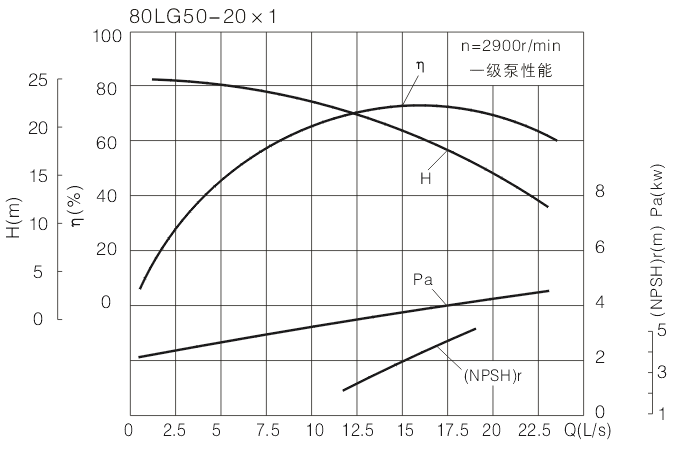

80LG50系列立式单吸多级离心泵性能参数表

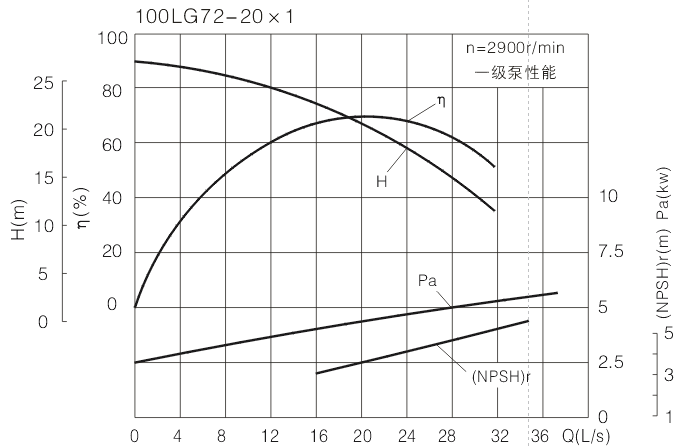

100LG72系列立式单吸多级离心泵性能参数表

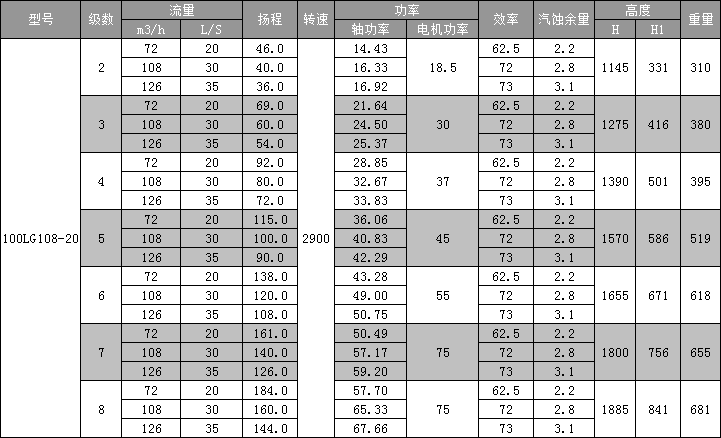

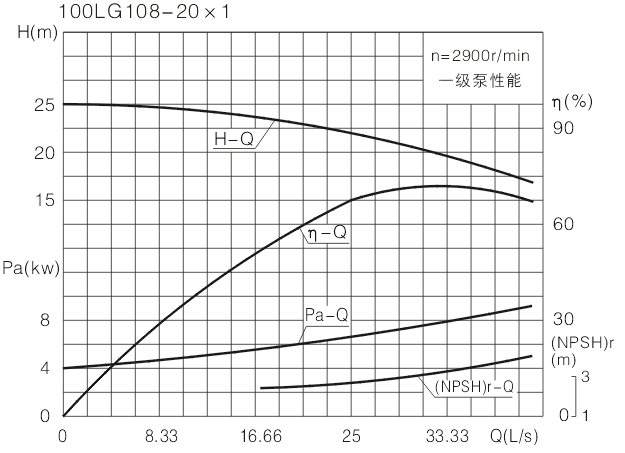

100LG108系列立式单吸多级离心泵性能参数表

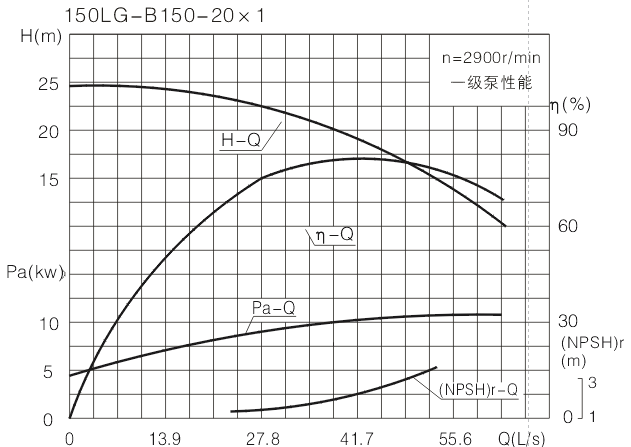

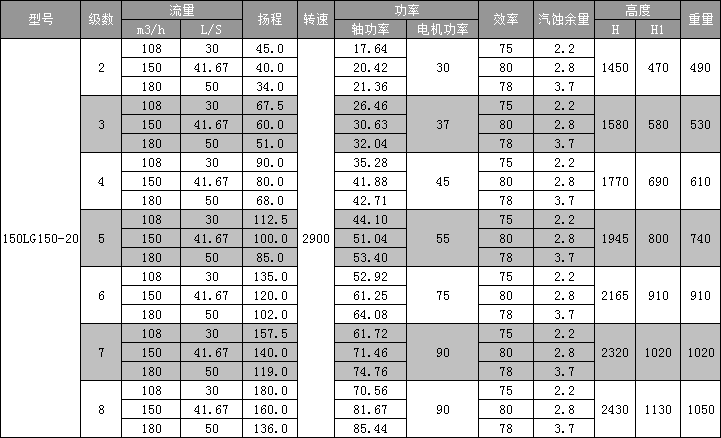

150LG150系列立式单吸多级离心泵性能参数表

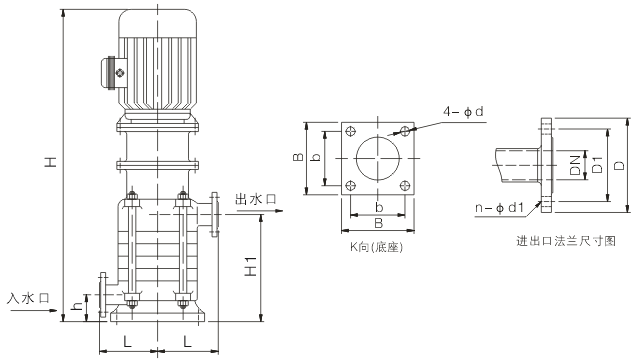

立式单吸多级离心泵25LG安装尺寸图




立式单吸多级离心泵32LG安装尺寸图




立式单吸多级离心泵40LG6安装尺寸图




立式单吸多级离心泵40LG12安装尺寸图




立式单吸多级离心泵50LG18安装尺寸图




立式单吸多级离心泵50LG24安装尺寸图




立式单吸多级离心泵65LG25安装尺寸图




立式单吸多级离心泵65LG36安装尺寸图




立式单吸多级离心泵80LG安装尺寸图




立式单吸多级离心泵100LG72安装尺寸图




立式单吸多级离心泵100LG108安装尺寸图




立式单吸多级离心泵150LG安装尺寸图
