DL型立式多级离心泵
DL型立式多级离心泵
产品型号:
产品概述:

DL立式多级离心泵,其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、轴套等零件组成,进水段、中段、出水段用拉紧螺栓联结。轴封采用填料密封或机械密封,用平衡室的压力水进行润滑和冷却。主要适用于生活用水、建筑物消防用水、远距离输水、工艺循环增压、锅炉给水、空调系统增压系统。
  • 详细介绍
  • 性能参数
  • 安装结构图
  • 安装尺寸图
产品特点:
1、立式多级节段式结构,用螺栓把进水段、中段、出水段紧固成一体泵每级装一个叶轮及导叶,其轴向力采用水力平衡,残余轴向力由一个或一对球轴承承受。
2、轴封可选用软填料或机械密封,选用机械密封时请在订货时说明。
3、泵的传动是通过弹性连轴器由立式电机驱动。
4、泵的吸入口在下方,出水口在上方,其相对位置可根据用户的要求选择0°、90°、180°、270°进行装配出厂。一般泵出厂标准为180°。
产品用途:
主要用于锅炉给水、冷却系统、消防给水、环保给排水、城市给排水、空调循环、水力冲洗、水产养殖、游泳池给水、压力容器给排水、工矿、企事业单位生产、生活给排水、船舶给排水、建筑业给水、高山供水、远距离供水、食品、化工、医药、酿造业输送水及类似于水的介质。
工作条件:
1、 介质温度:-15℃~95℃。
2、可输送清水及理化性质类似于无颗粒、无杂质、不挥发腐蚀性介质,如介质带有细小颗粒的请在订货时予以说明。
3、周围环境的温度应低于40℃,相对湿度低于95%。
4、大系统工作压力不大于2.5MPa。


40DL6系列立式单吸多级离心泵性能参数表

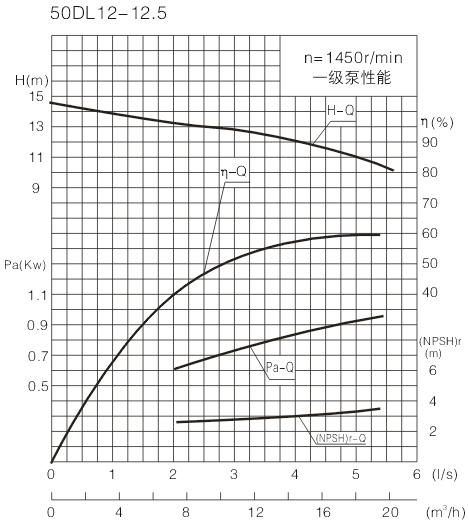

50DL12系列立式单吸多级离心泵性能参数表



65DL30系列立式单吸多级离心泵性能参数表



80DL50系列立式单吸多级离心泵性能参数表

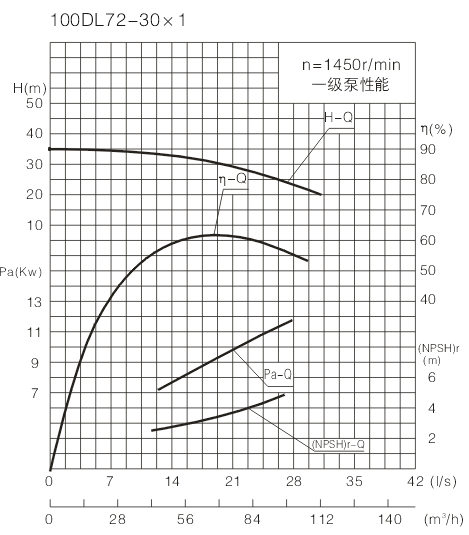

100DL72系列立式单吸多级离心泵性能参数表

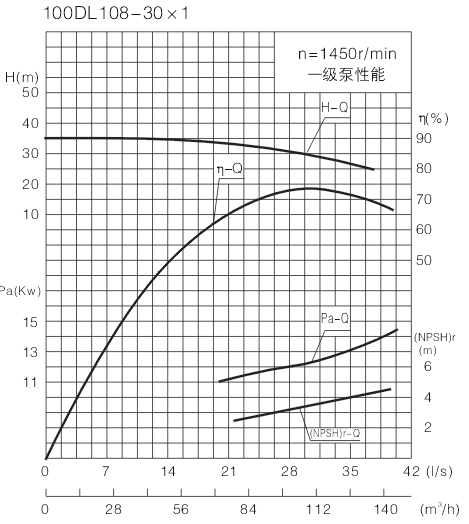

100DL108系列立式单吸多级离心泵性能参数表

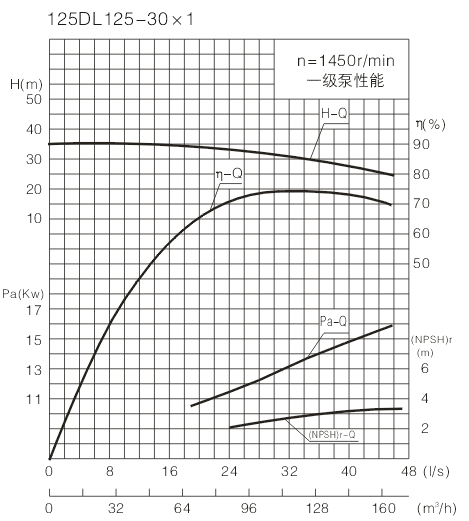

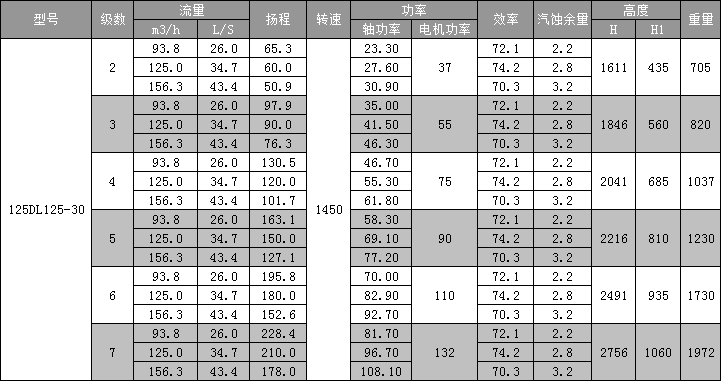

125DL125系列立式单吸多级离心泵性能参数表



150DL144系列立式单吸多级离心泵性能参数表

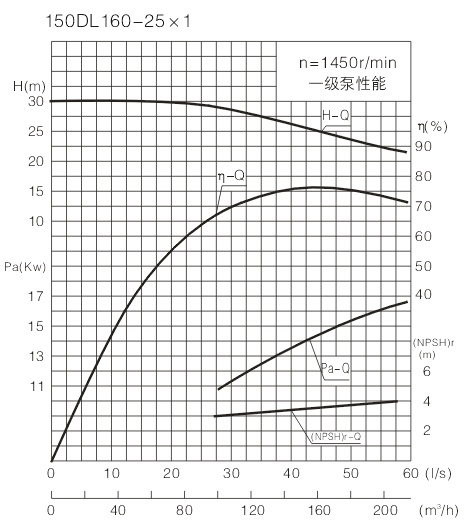

150DL160系列立式单吸多级离心泵性能参数表

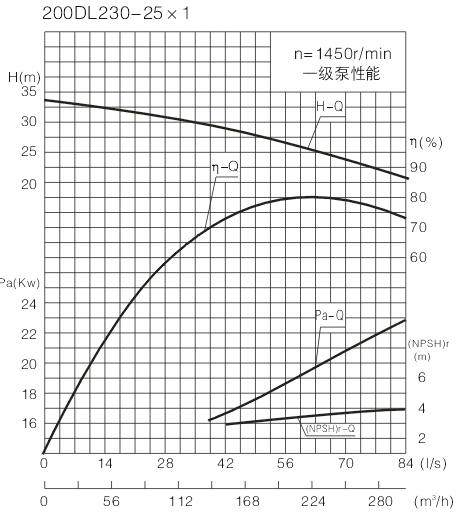

200DL230系列立式单吸多级离心泵性能参数表



200DL250系列立式单吸多级离心泵性能参数表



40DL6系列立式单吸多级离心泵性能参数表

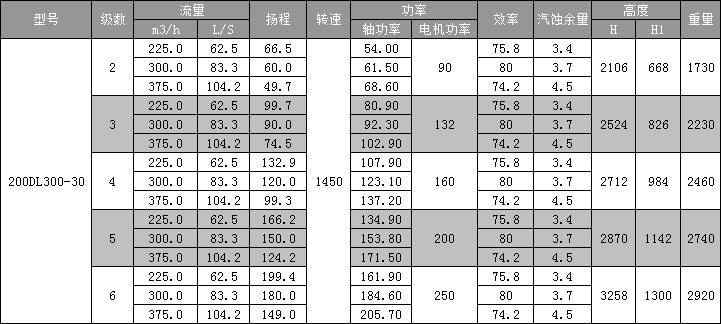

200DL300系列立式单吸多级离心泵性能参数表



200DL350系列立式单吸多级离心泵性能参数表

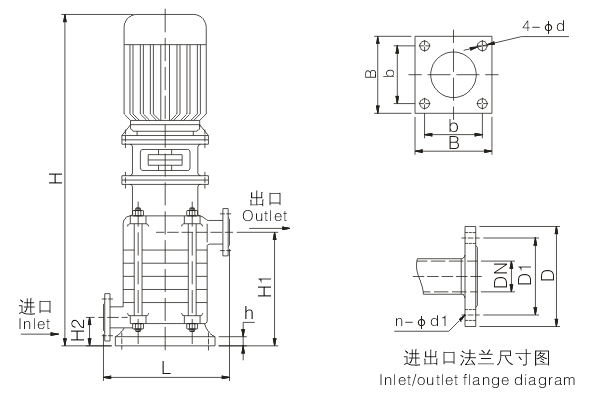

 立式单吸多级离心泵40DL安装尺寸图




立式单吸多级离心泵50DL安装尺寸图




立式单吸多级离心泵65DL安装尺寸图


6



立式单吸多级离心泵80DL安装尺寸图


6



立式单吸多级离心泵100DL72安装尺寸图




立式单吸多级离心泵100DL108安装尺寸图




立式单吸多级离心泵125DL安装尺寸图




立式单吸多级离心泵150DL144安装尺寸图




立式单吸多级离心泵150DL160安装尺寸图




立式单吸多级离心泵200DL230安装尺寸图




立式单吸多级离心泵200DL250安装尺寸图




立式单吸多级离心泵200DL300-25安装尺寸图




立式单吸多级离心泵200DL300-30安装尺寸图




立式单吸多级离心泵200DL350安装尺寸图
