TQW
TQW
产品型号:TQW
产品概述:

TQW(TQWR、TQWH、TQWY、TQWHY),TQW型卧式单级单吸离心泵是在参照本公司IS系列立式离心泵基础上改进设计而成,其性能参数等同于IS系列泵。并严格按照标准ISO2858和管道离心泵标准JB/T6878-2006进行设计制造。是目前卧式离心泵品种全水力模型,材料适用更合理,整机性能更稳定,是IS型泵、ISG型泵的更新一代产品。
  • 详细介绍
  • 性能参数

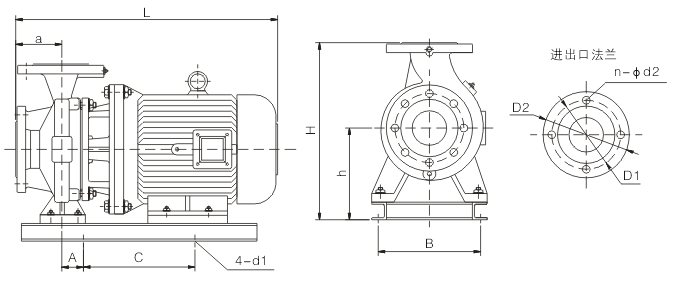

  • 安装结构图
  • 安装尺寸图
产品特点:
卧式单级离心泵运行平稳:水泵泵轴的绝对同心度及水泵叶轮优异的动静平衡,保证平稳运行,绝无振动。
卧式单级离心泵滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
卧式单级离心泵噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
卧式单级离心泵故障率低:结构简单合理,关键部分采用品质配套,整机无故障工作时间大大得高。
卧式单级离心泵维修方便:更换密封、轴承,简易方便。
卧式单级离心泵占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
工作条件:
1、TQW型卧式单级离心泵系统高工作压力≤1.6Mpa,即吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、TQW型卧式单级离心泵环境温度<40℃,相对湿度<95%。
3、TQW型卧式单级离心泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。
主要用途:
1、TQW卧式清水泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业的城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
2、TQWR卧式热水泵广泛适用于:冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,CFWR型使用温度T≤120℃。
3、TQWH卧式化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、TQWY卧式管道油泵,供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体,被输送介质温度为-20℃~+120℃。

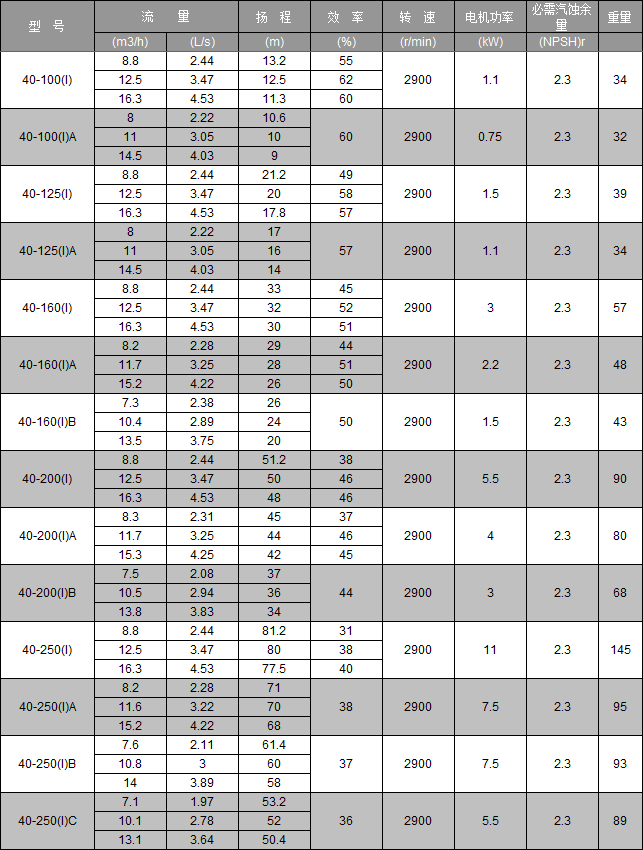

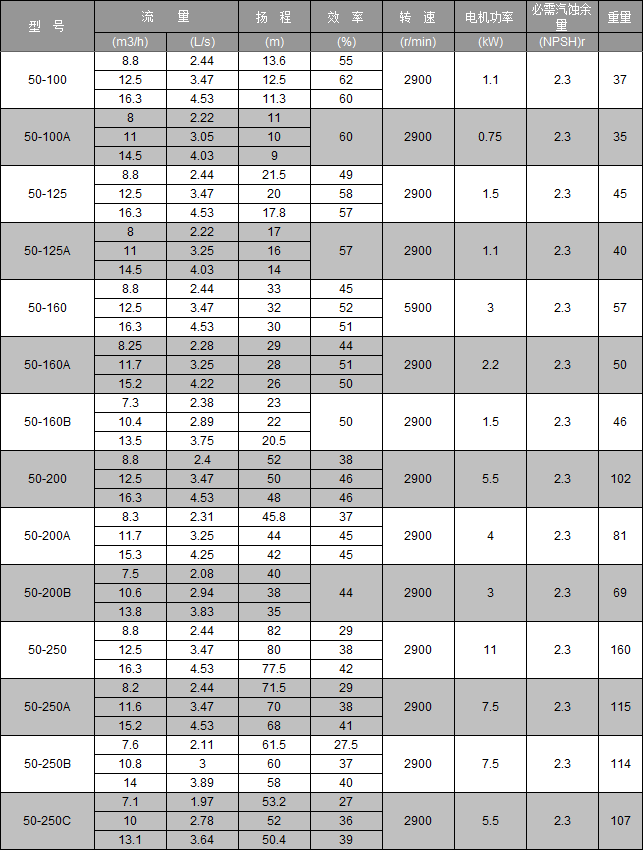

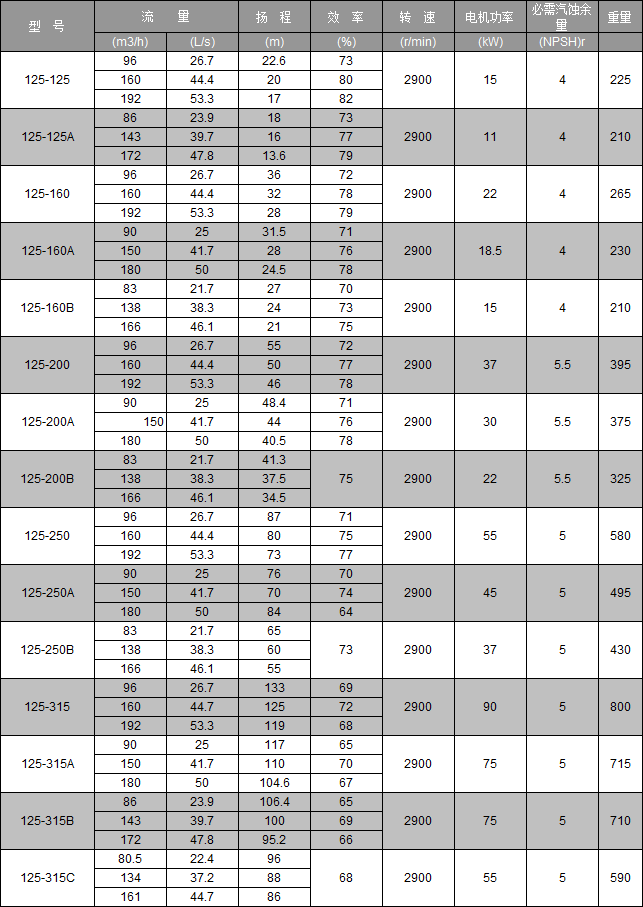

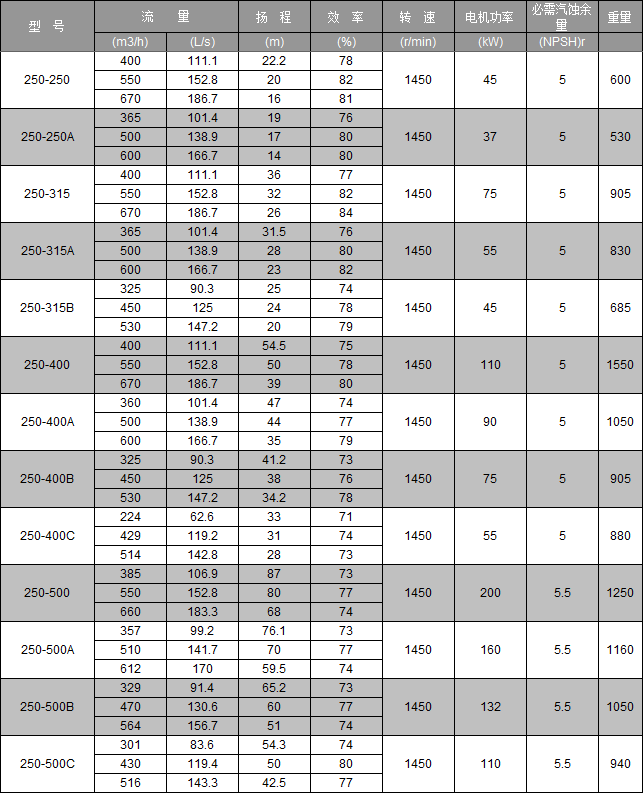

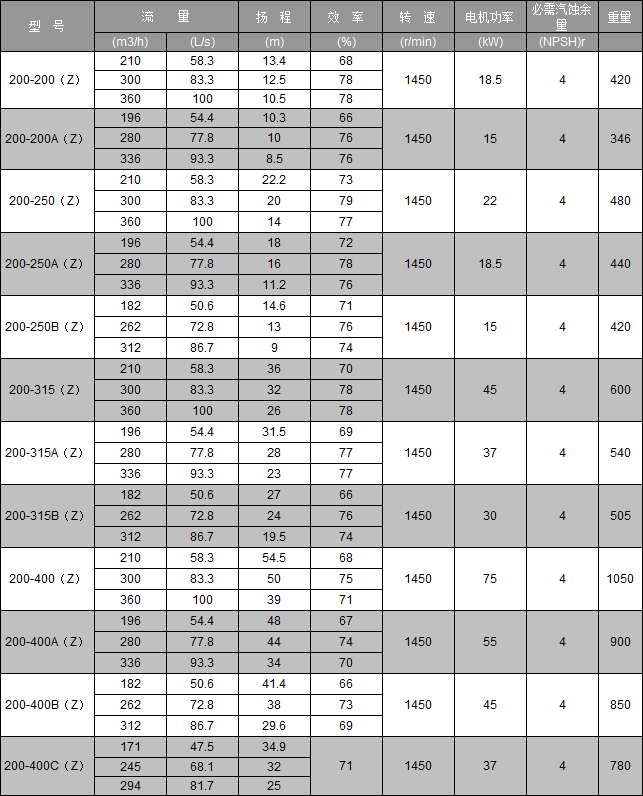

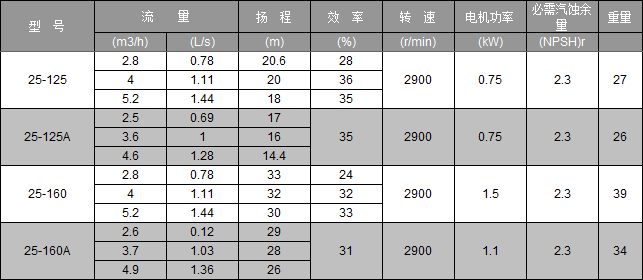

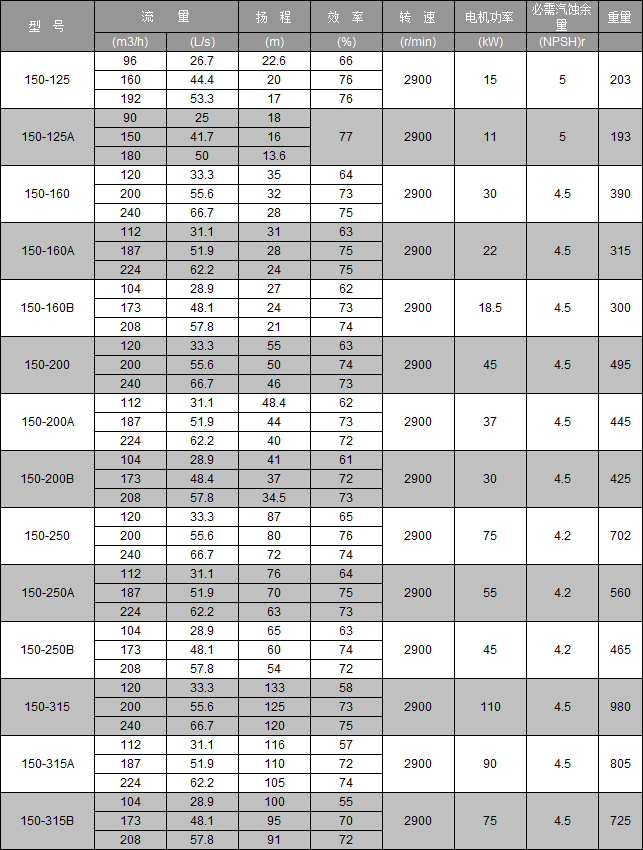

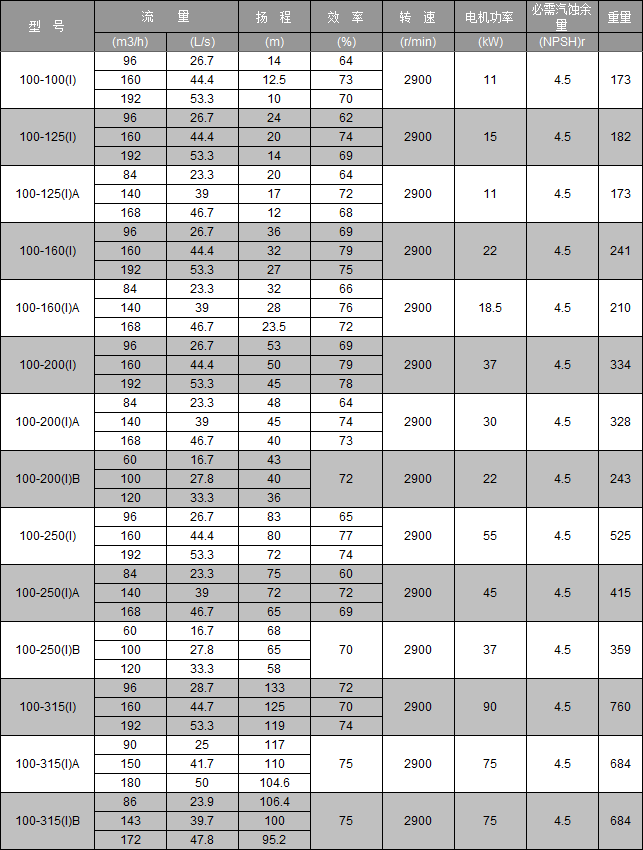

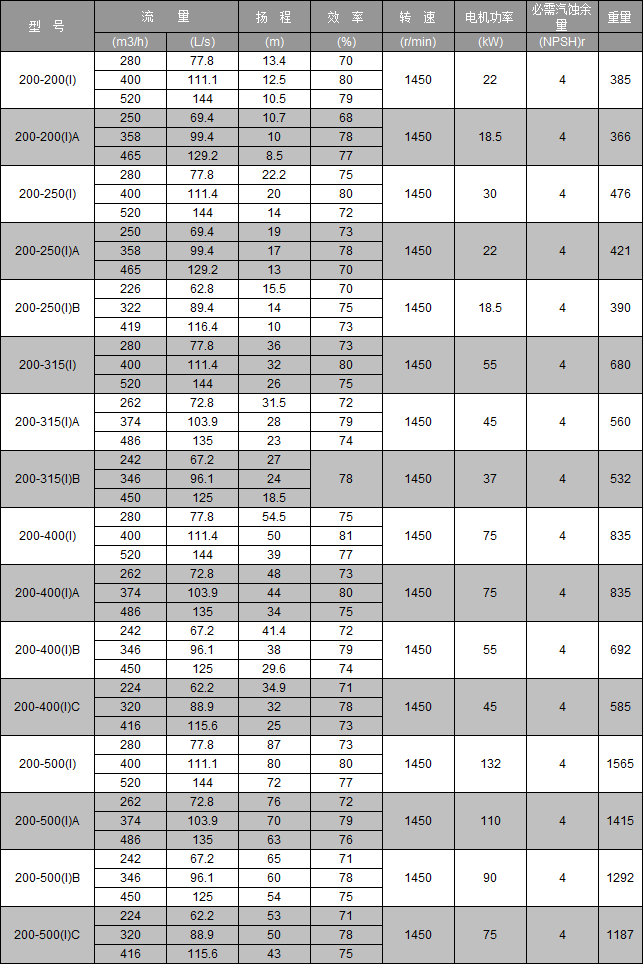

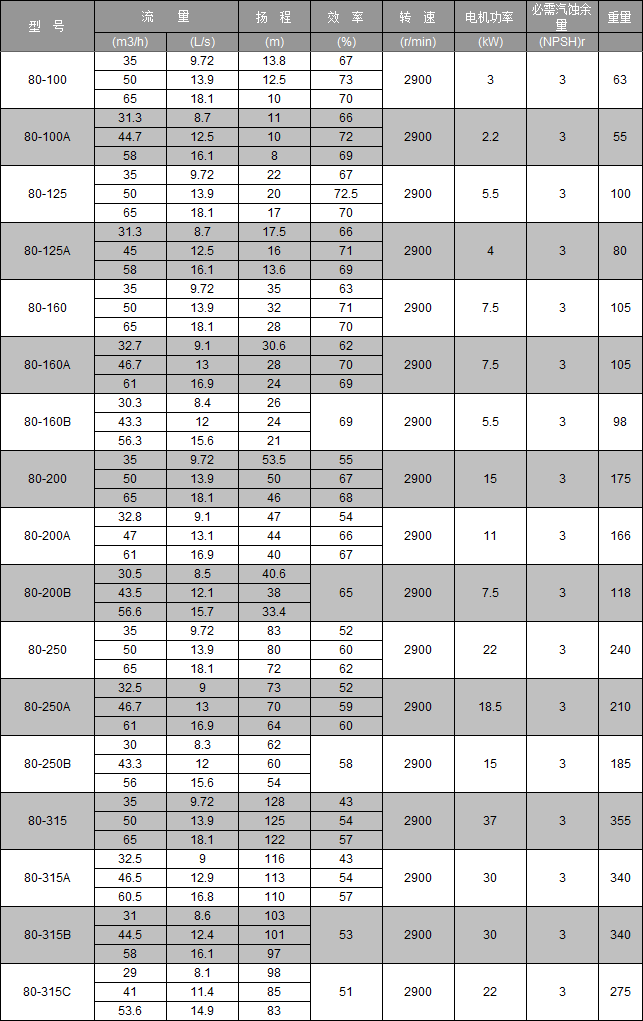

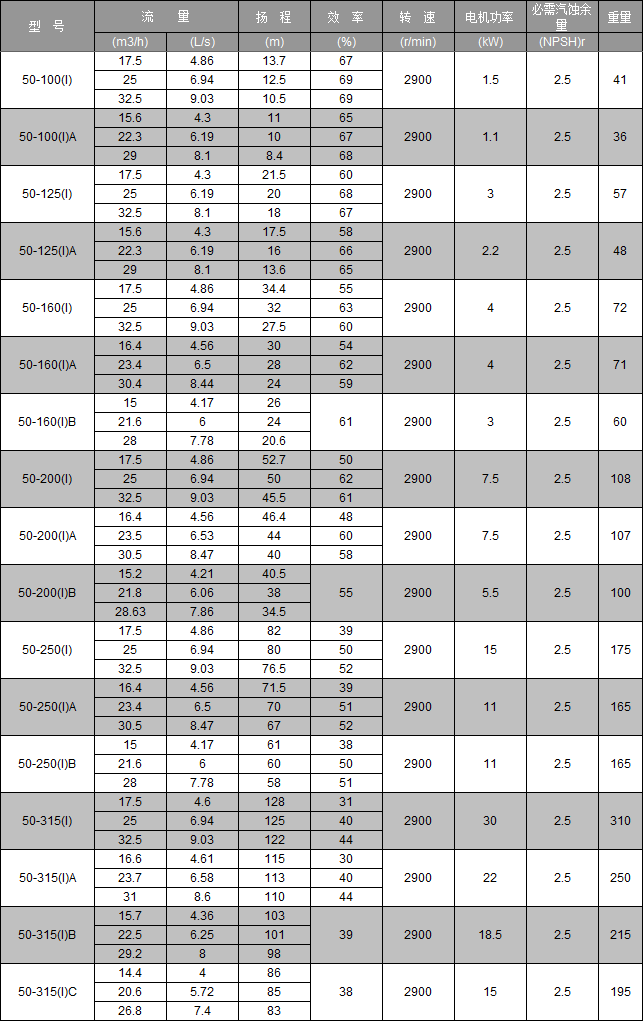

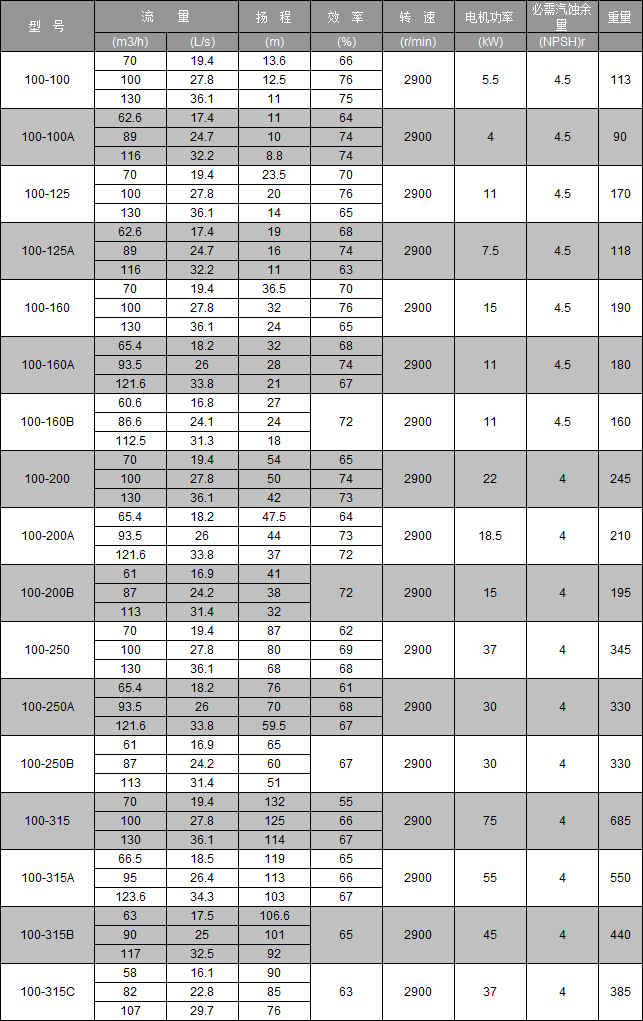

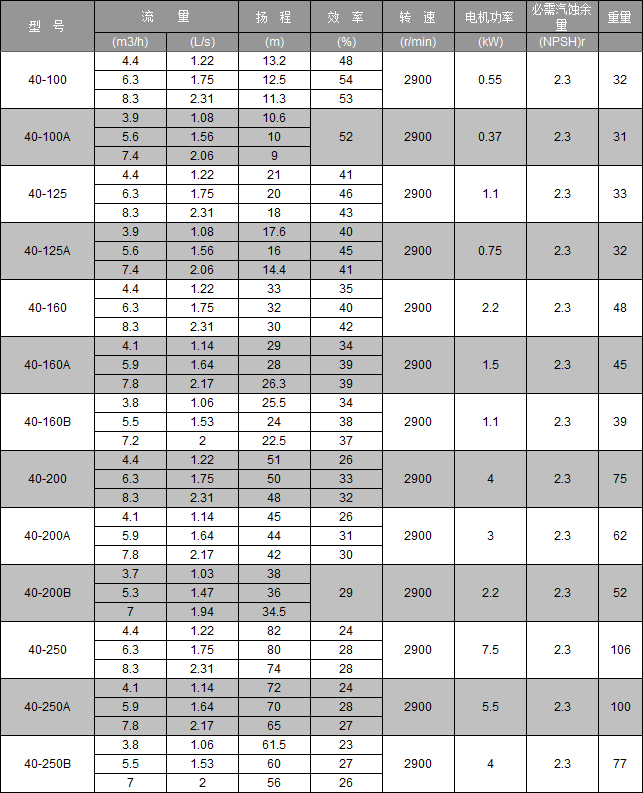

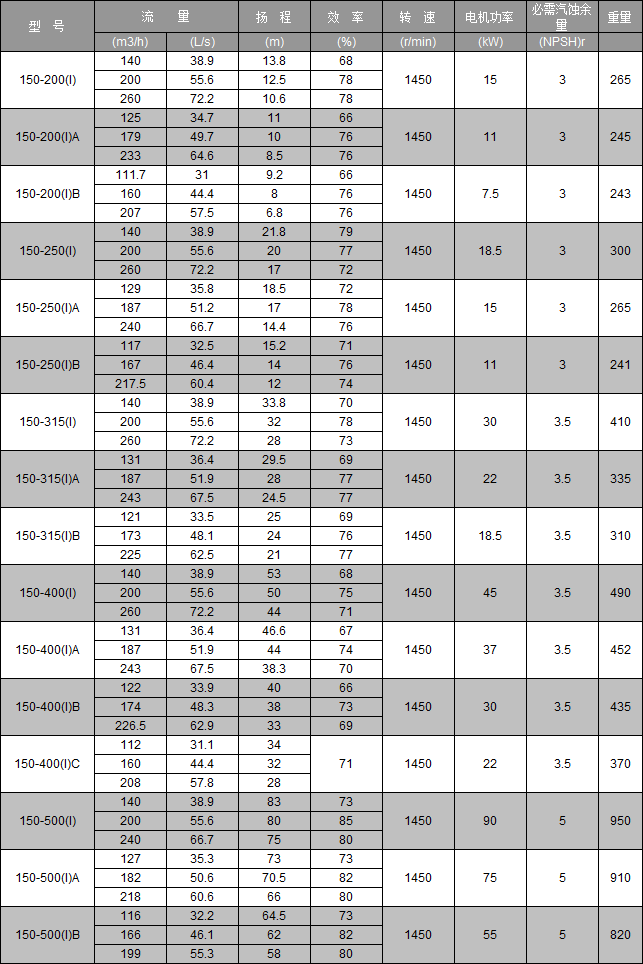

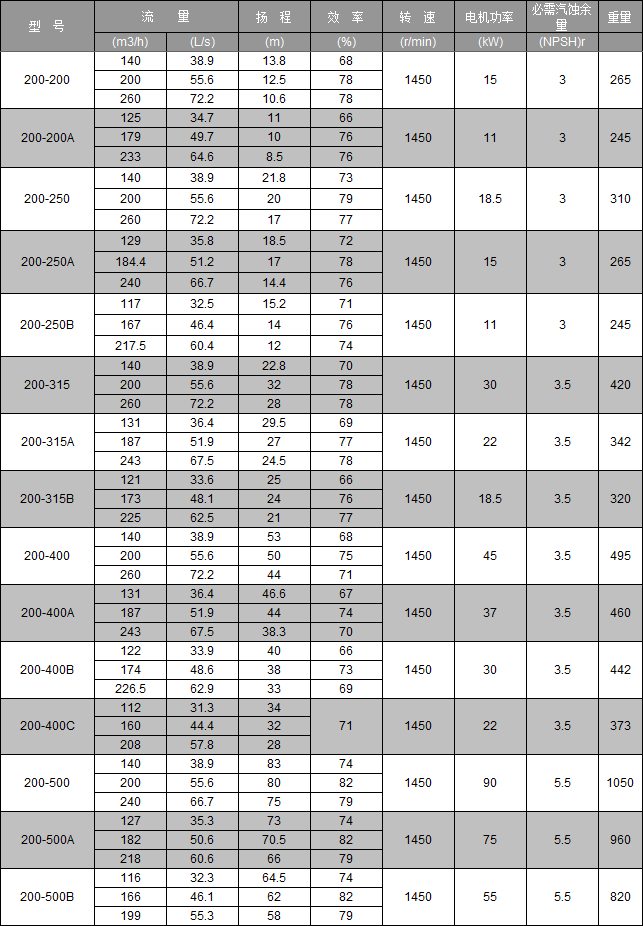

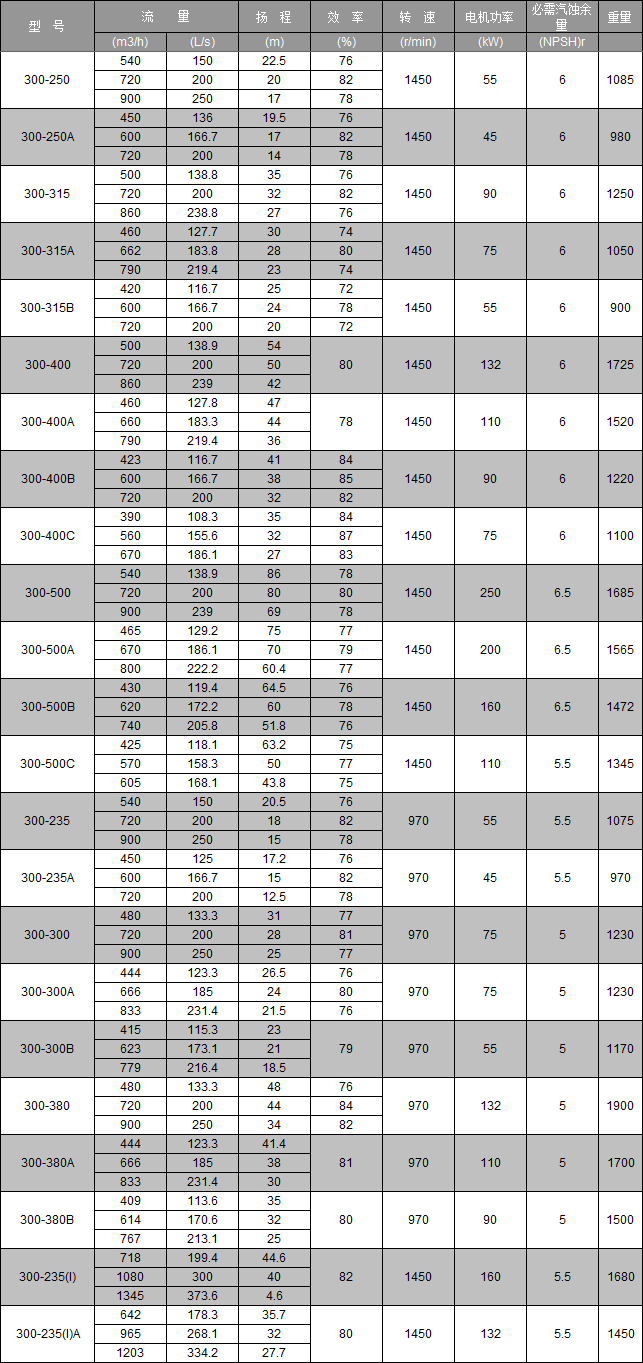

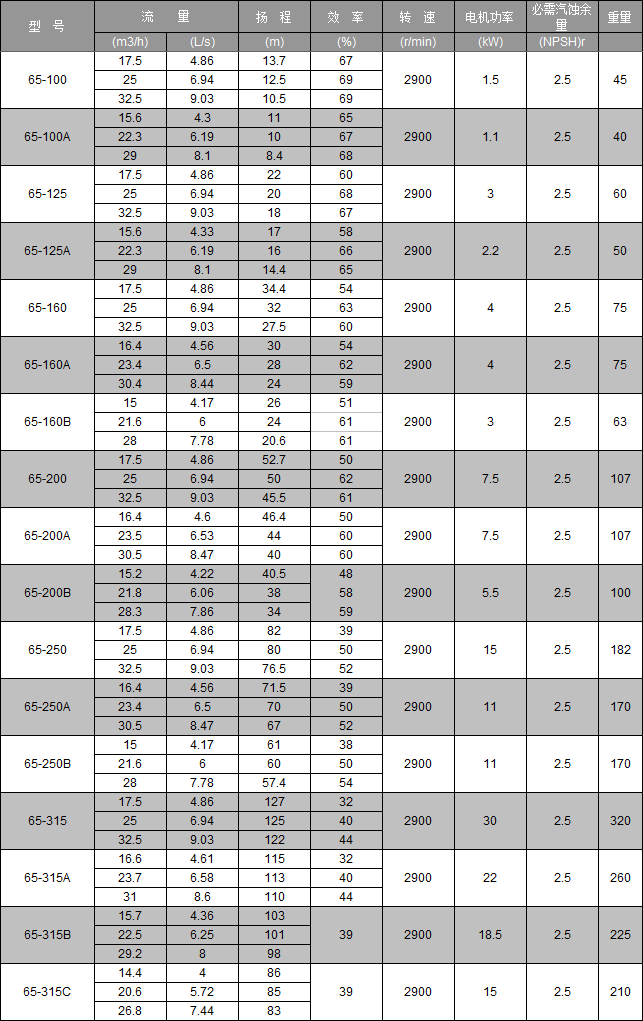

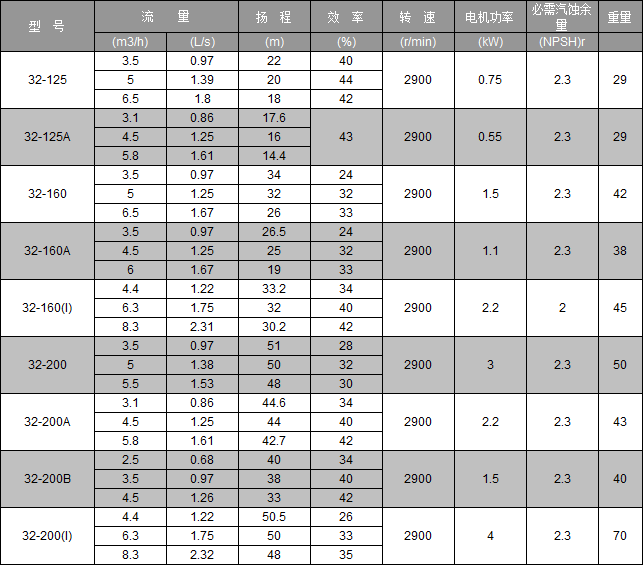

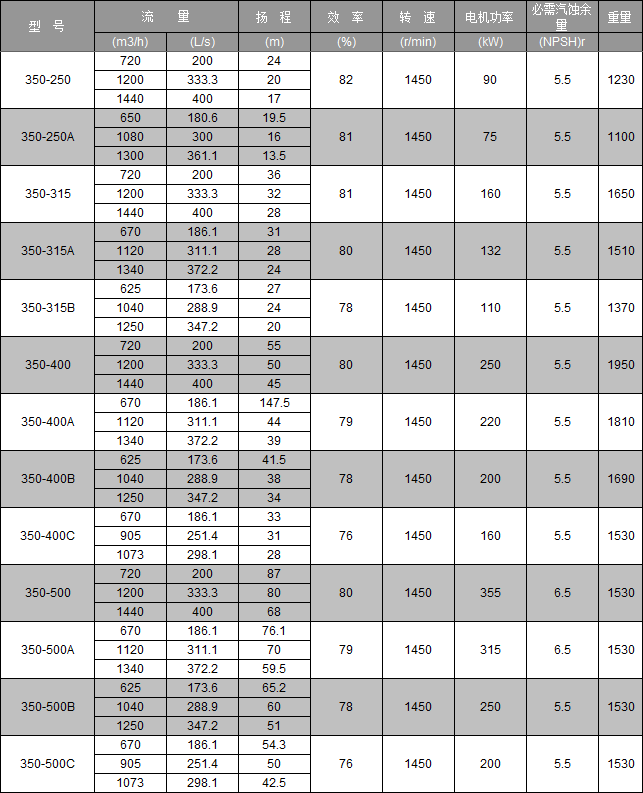

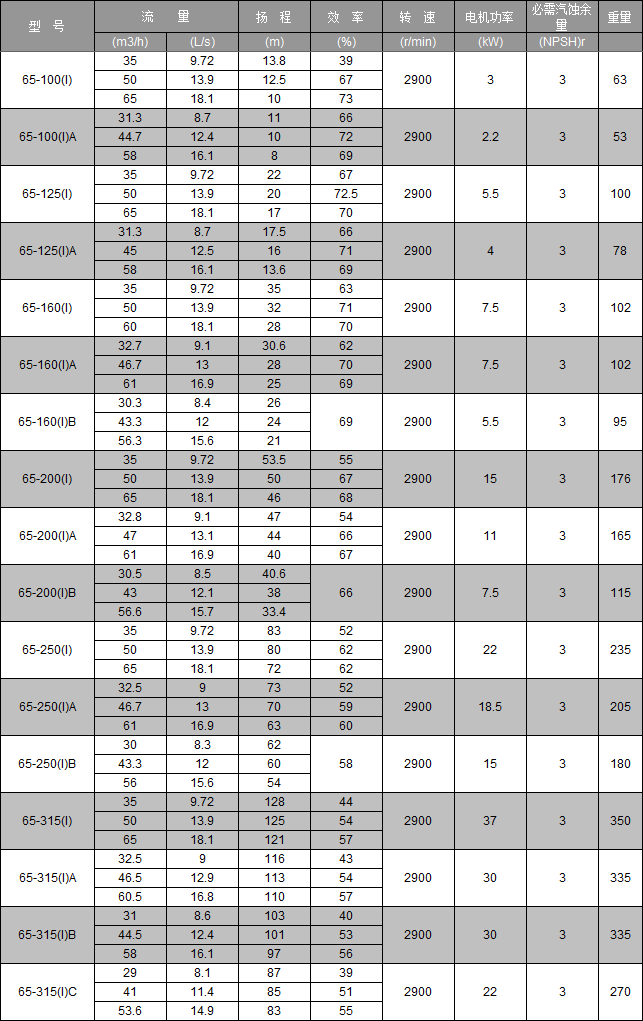

TQW卧式单级离心泵性能参数表

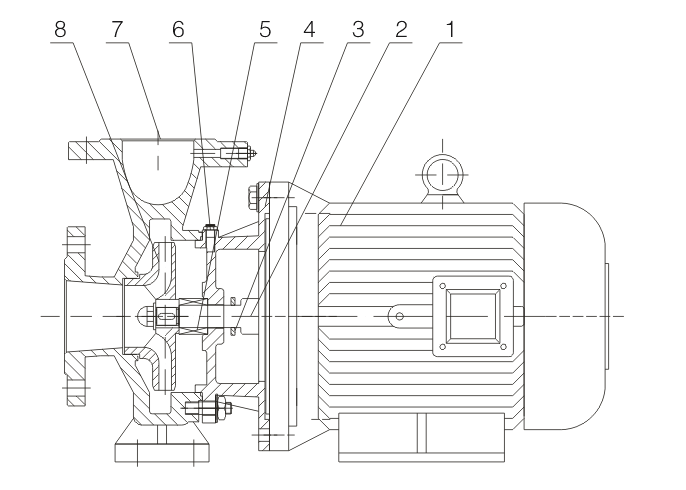

1、电动机:直接与水泵联接传送动力,采用上海电机。

2、泵轴:与电机同轴,为电机加长轴确保了轴的同心,使泵运行平稳无噪音和振动现象,增强了使用寿命。
3、挡水圈:防止因密封漏水而使电机进水。
4、泵盖:巧妙设计,既美观又降低泵的重心和轴的悬臂,增强了泵的运行稳定性和寿命。
5、机械密封:采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温,高压机械密封,运行寿命长,不渗漏,对轴无磨损;不积水垢,保证工作环境的整洁。
6、排气阀:灌泵时能排净泵内空气,保证了泵的正常启动。
7、泵体:压出室和吸入室采用水力模型设计而成,既美观又高效,设有安装底脚,便于安装和运行稳定。
8、叶轮 :采用的水力模型设计而成,具有高效率。

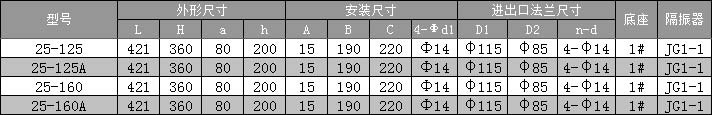

TQW卧式单级离心泵25口径安装尺寸图

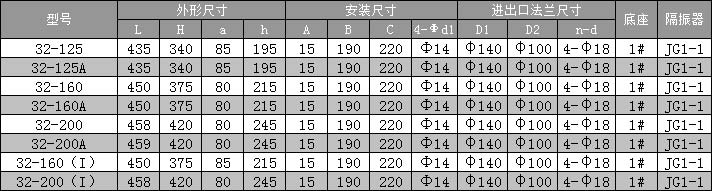

TQW卧式单级离心泵32口径安装尺寸图

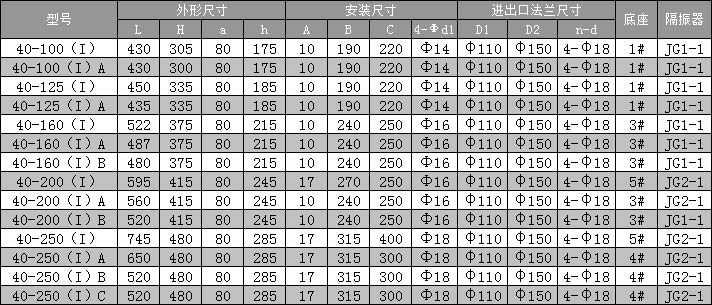

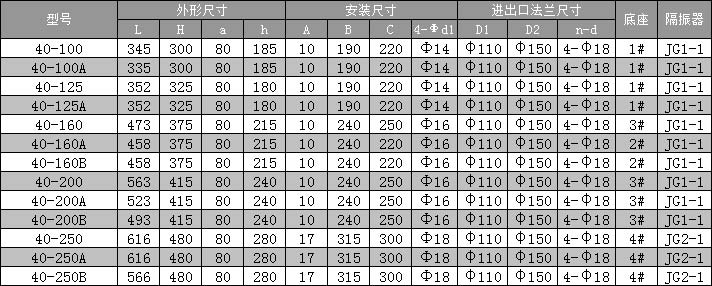

TQW卧式单级离心泵40口径安装尺寸图

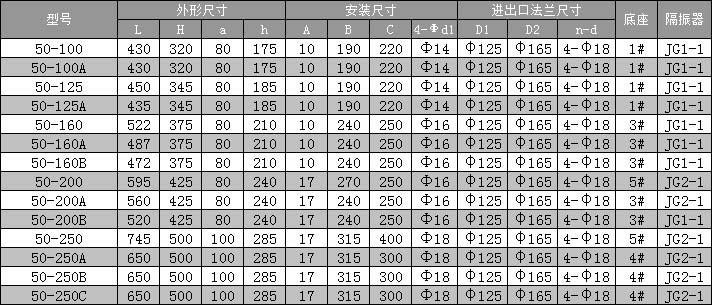

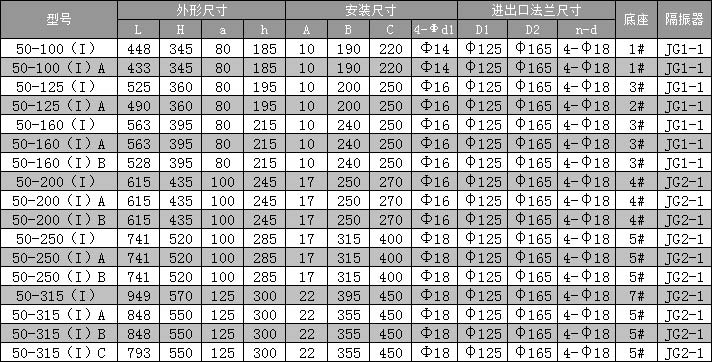

TQW卧式单级离心泵50口径安装尺寸图

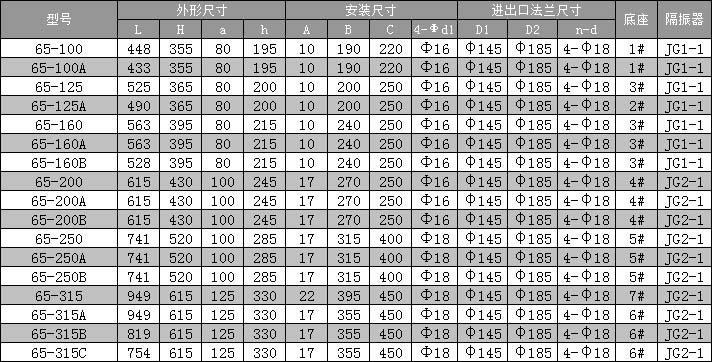

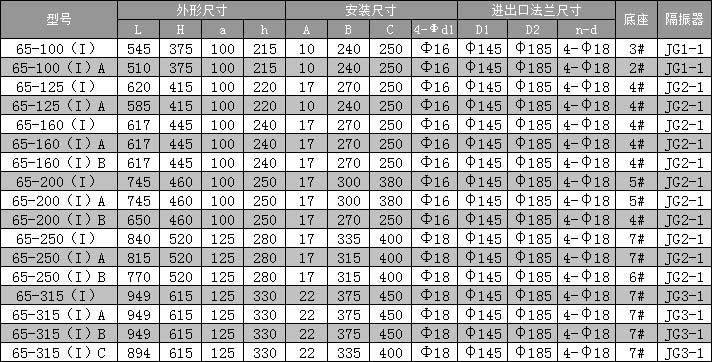

TQW卧式单级离心泵65口径安装尺寸图

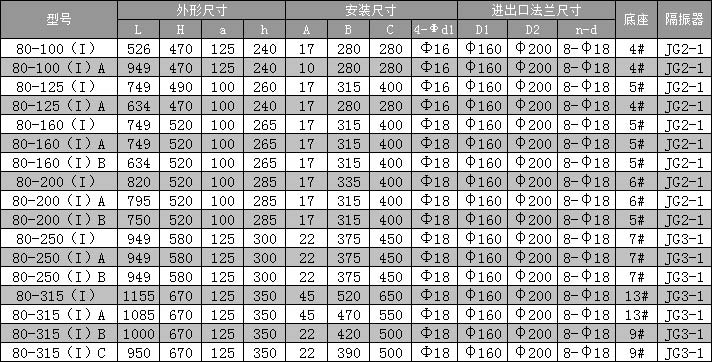

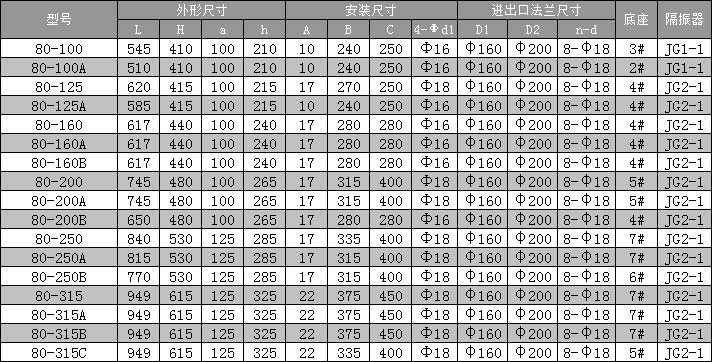

TQW卧式单级离心泵80口径安装尺寸图

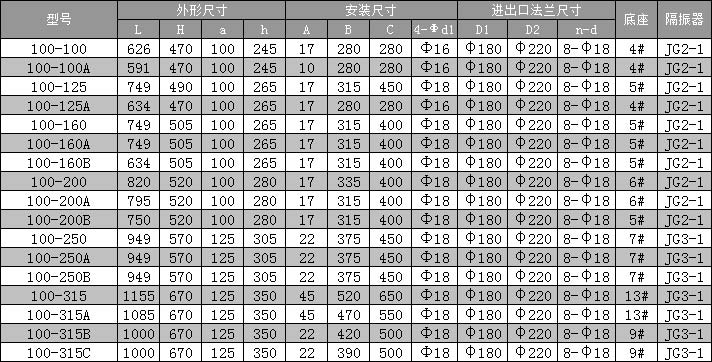

TQW卧式单级离心泵100口径安装尺寸图

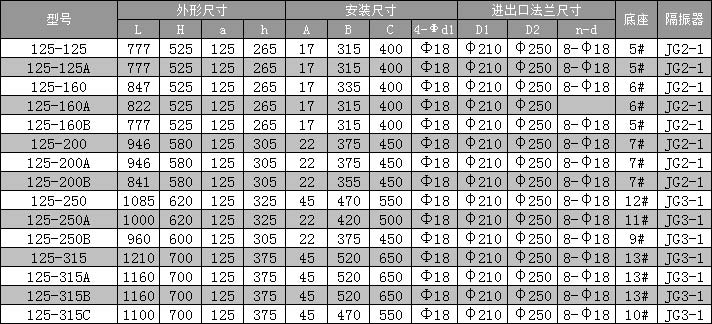

TQW卧式单级离心泵125口径安装尺寸图

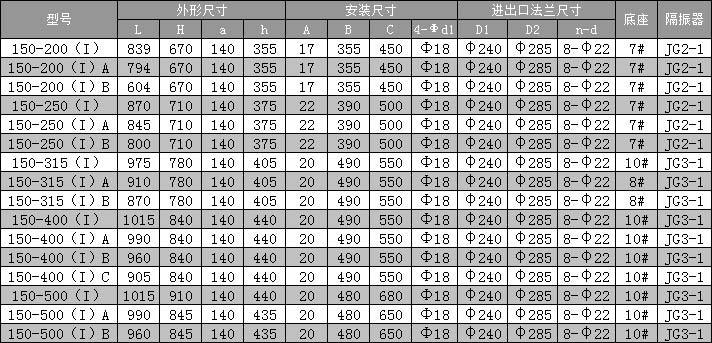

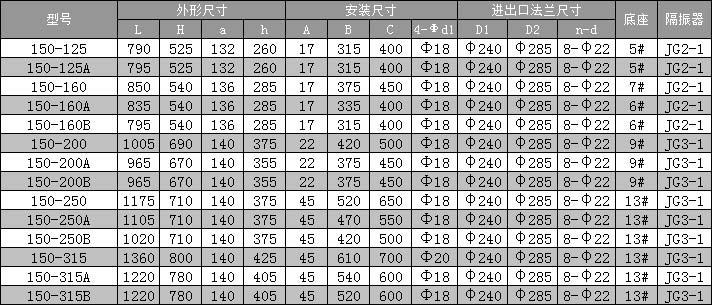

TQW卧式单级离心泵150口径安装尺寸图

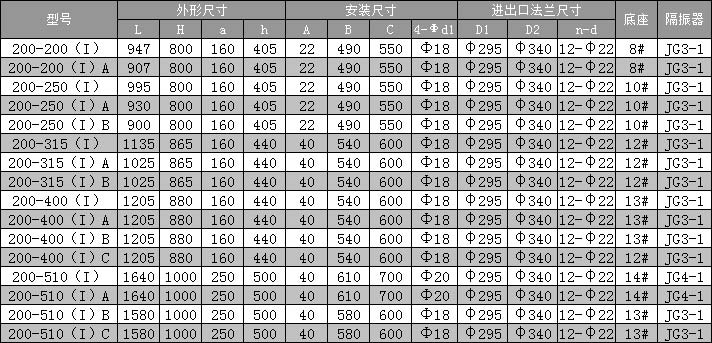

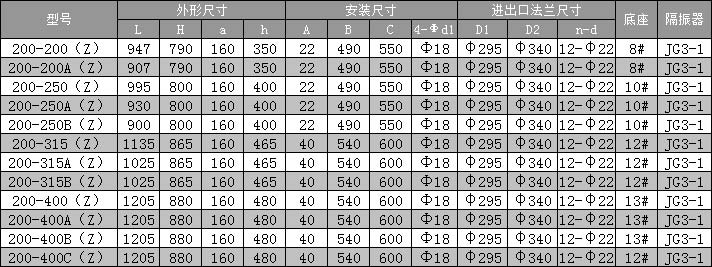

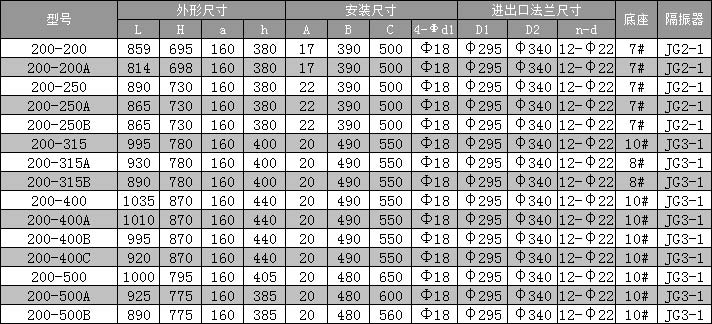

TQW卧式单级离心泵200口径安装尺寸图

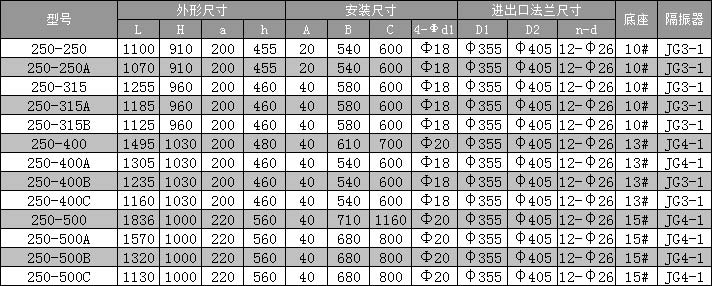

TQW卧式单级离心泵250口径安装尺寸图

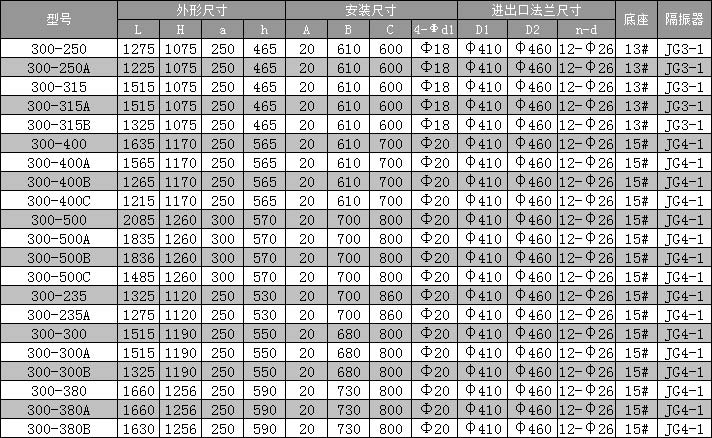

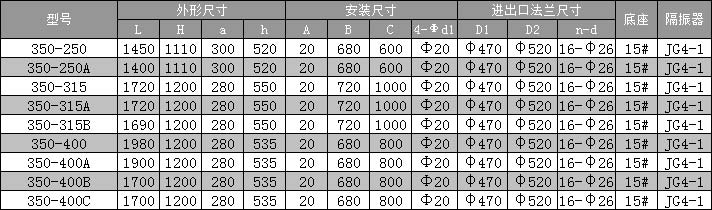

TQW卧式单级离心泵300口径安装尺寸图
