产品特点： 1、立式单级离心泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、立式单级离心泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平稳泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3、立式单级离心泵轴封采用碳化钨对石墨、硬质合金等材料，有效地延长机械密封的使用寿命。
4、立式单级离心泵安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、立式单级离心泵可根据使用要求即水泵流量和水泵扬程的需要采用泵的串、并联运行方式。
6、立式单级离心泵可根据管路布置的要求采用泵的坚式的或横式的安装。
7、立式单级离心泵与单级双吸离心泵的不同是单级单吸离心泵的叶轮只要一个流道槽，而单级双吸离心泵却有两个流道槽。
工作条件：
1、CFLC型离心泵系统高工作压力≤1.6Mpa，泵静压试验压力为2.5Mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
主要用途：
1、立式单级离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2、CFR型立式热水循环泵广泛适用于：能源、冶金、化工、纺织、造纸，以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，使用温度T＜120℃。
3、CFH型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃~120℃。
4、CFY型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为100℃以下。

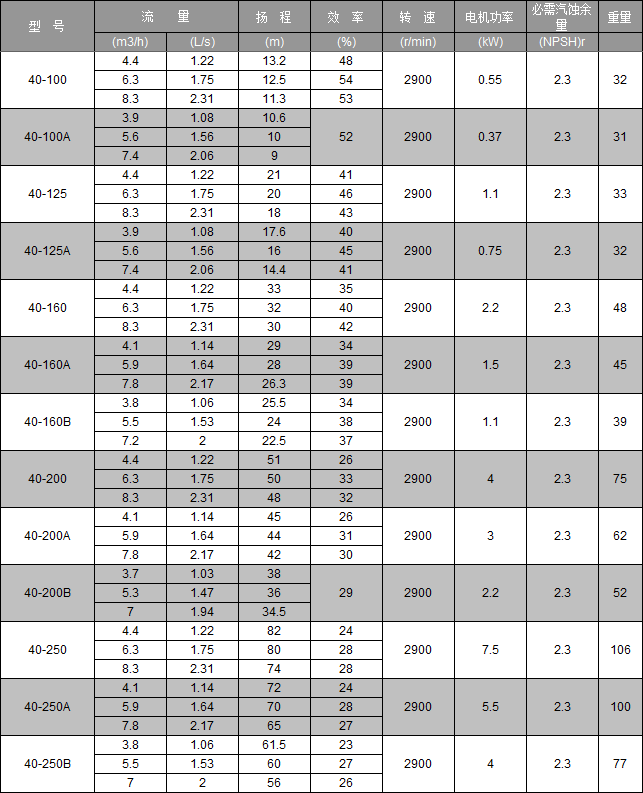

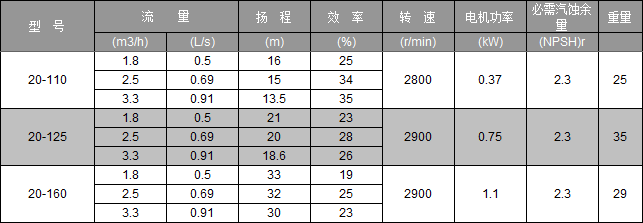

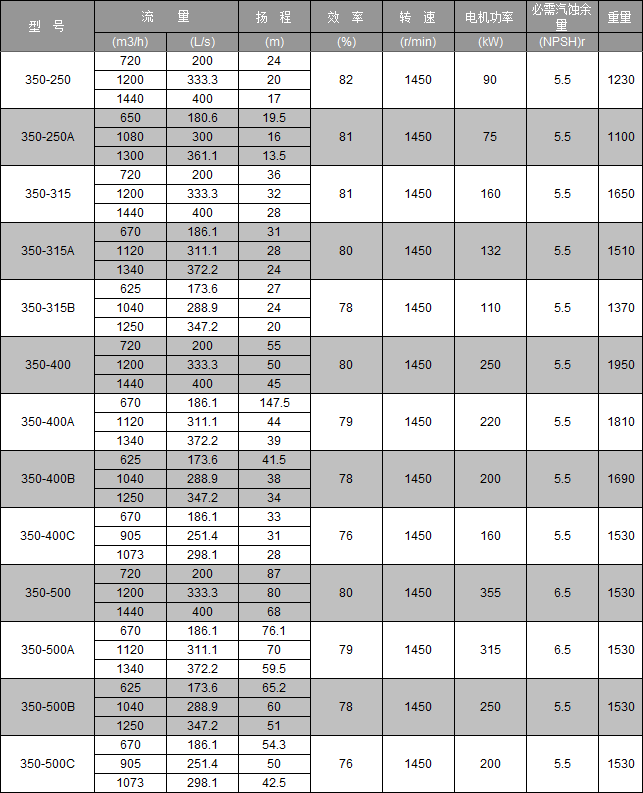

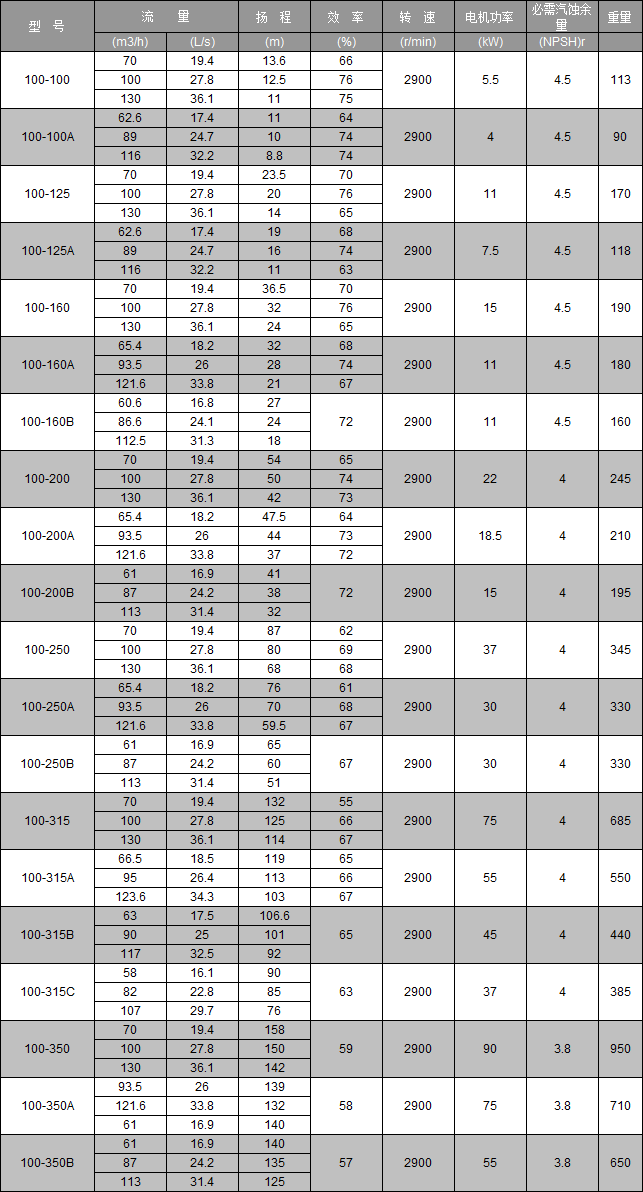

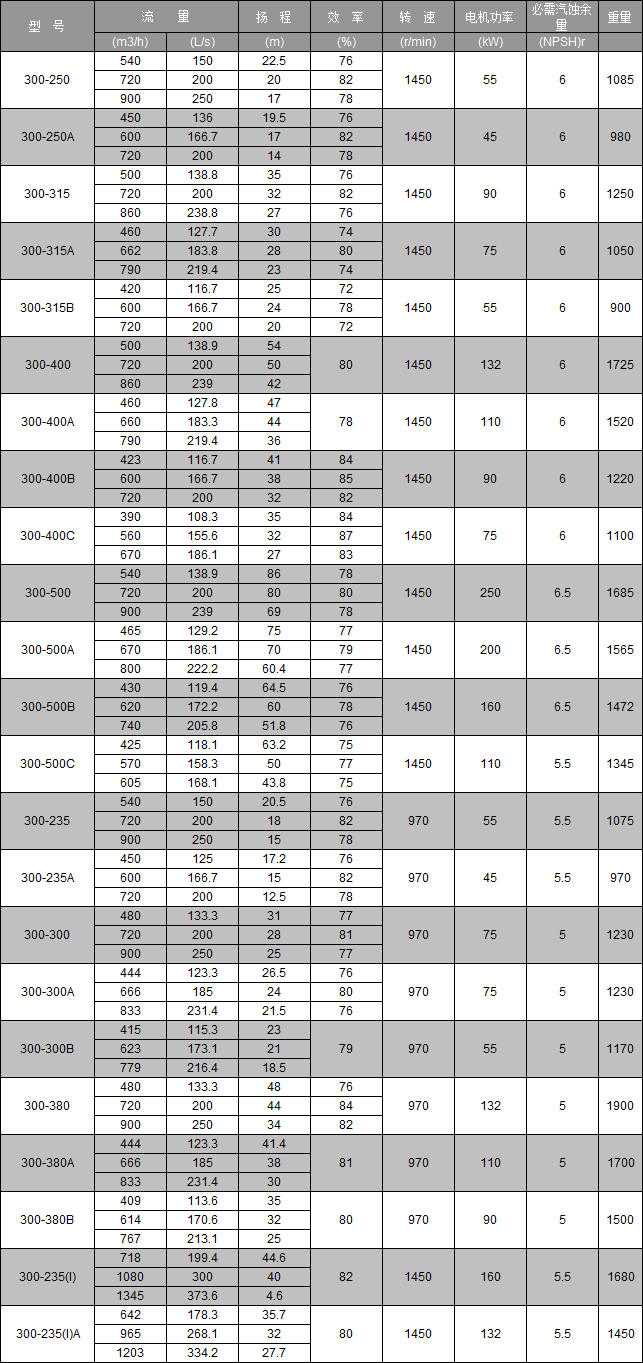

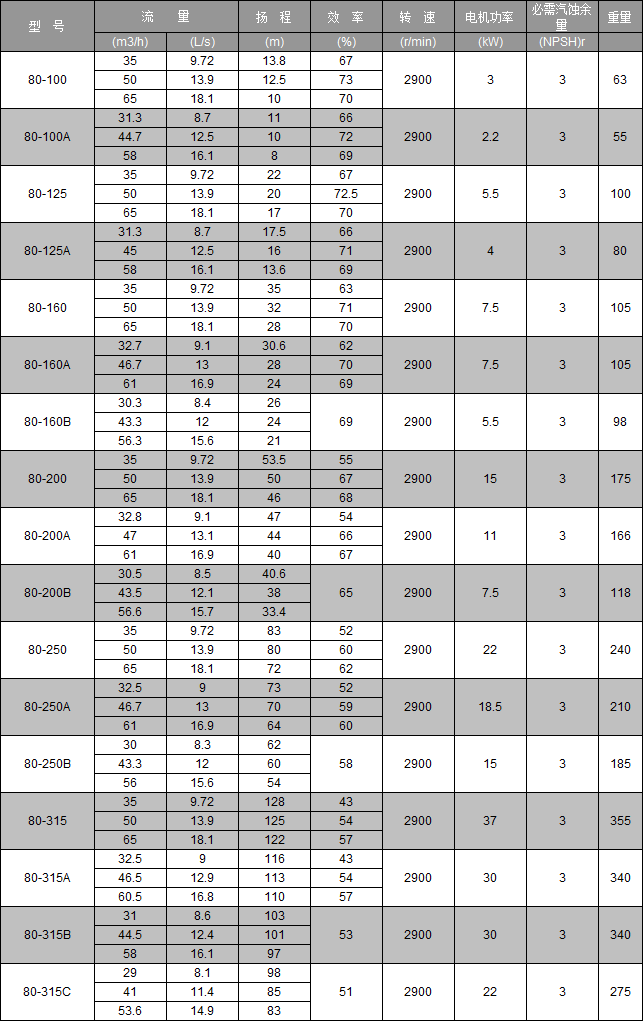

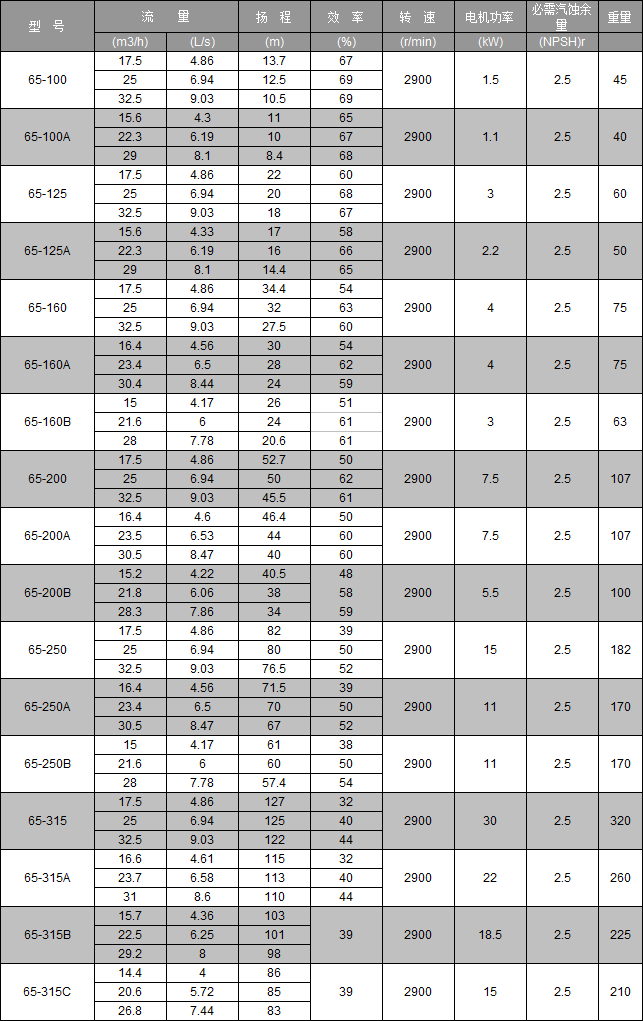

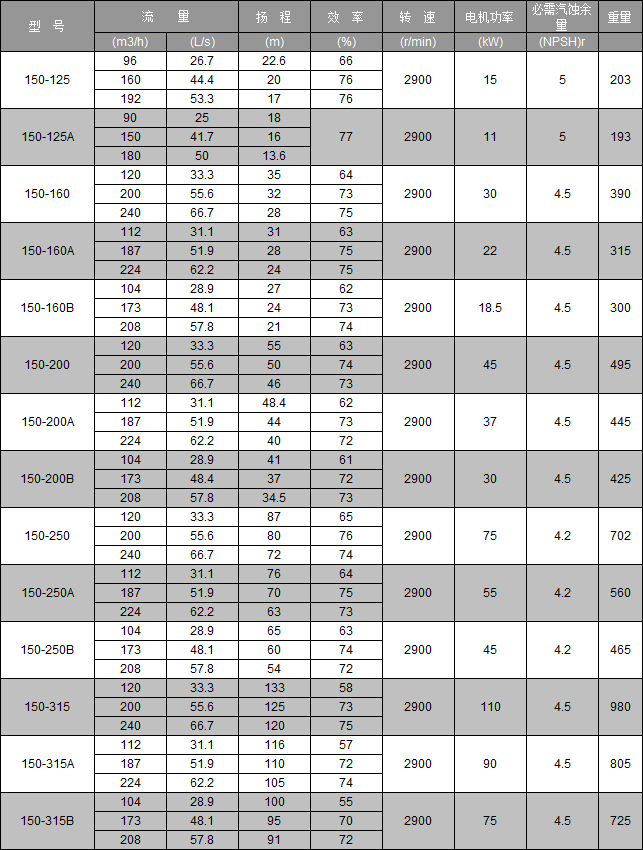

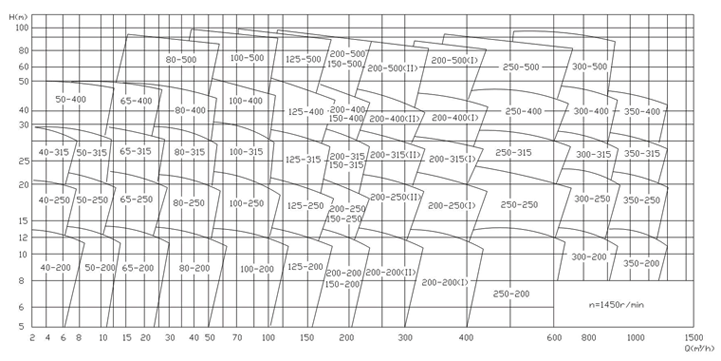

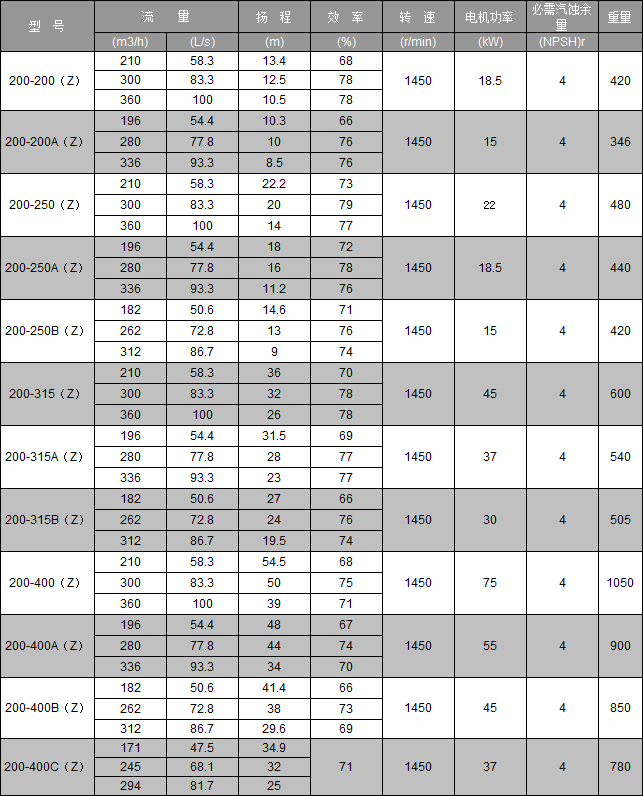

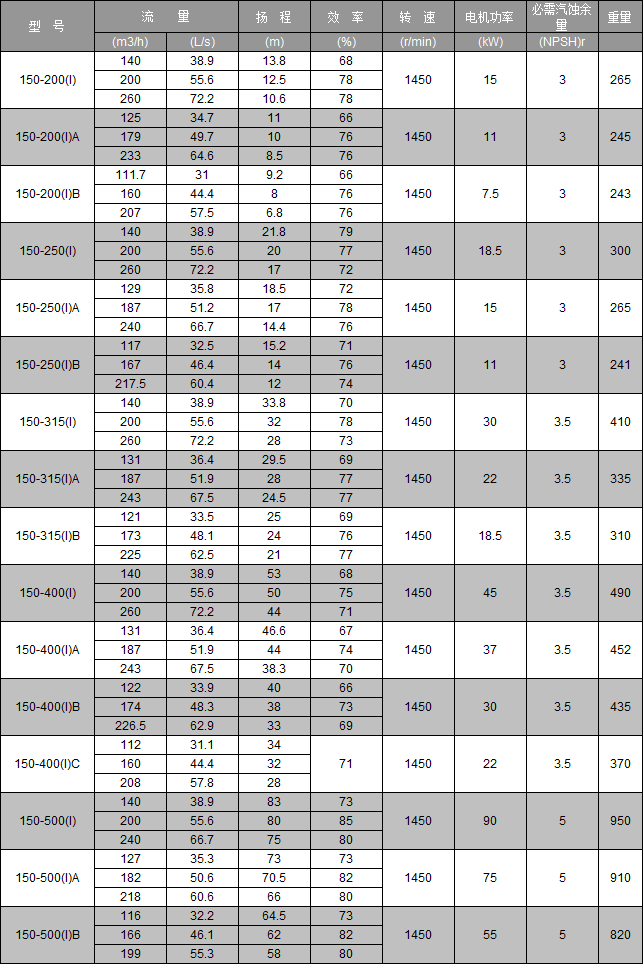

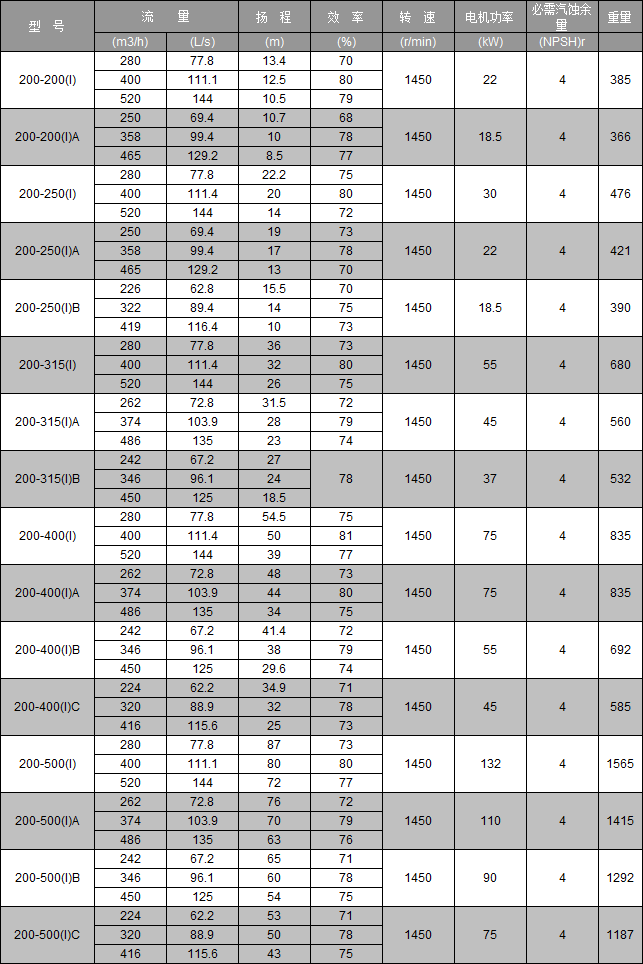

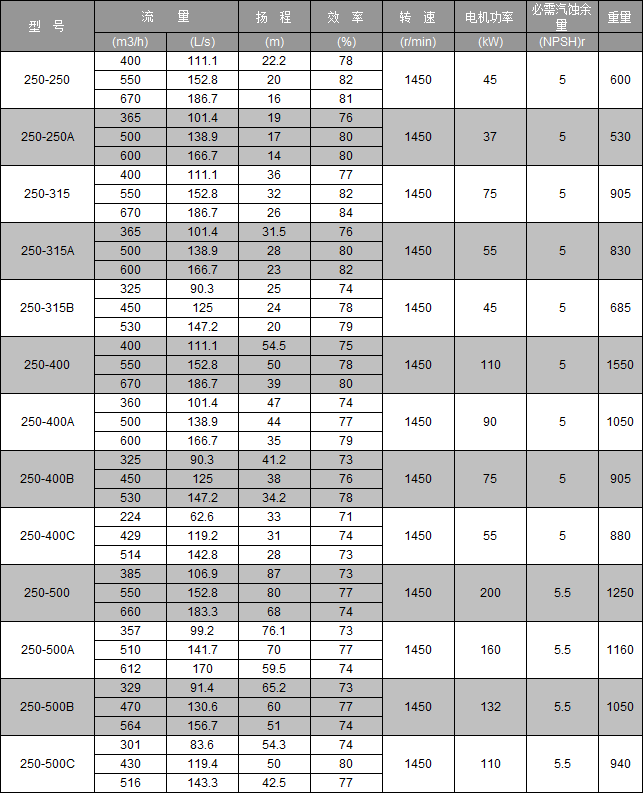

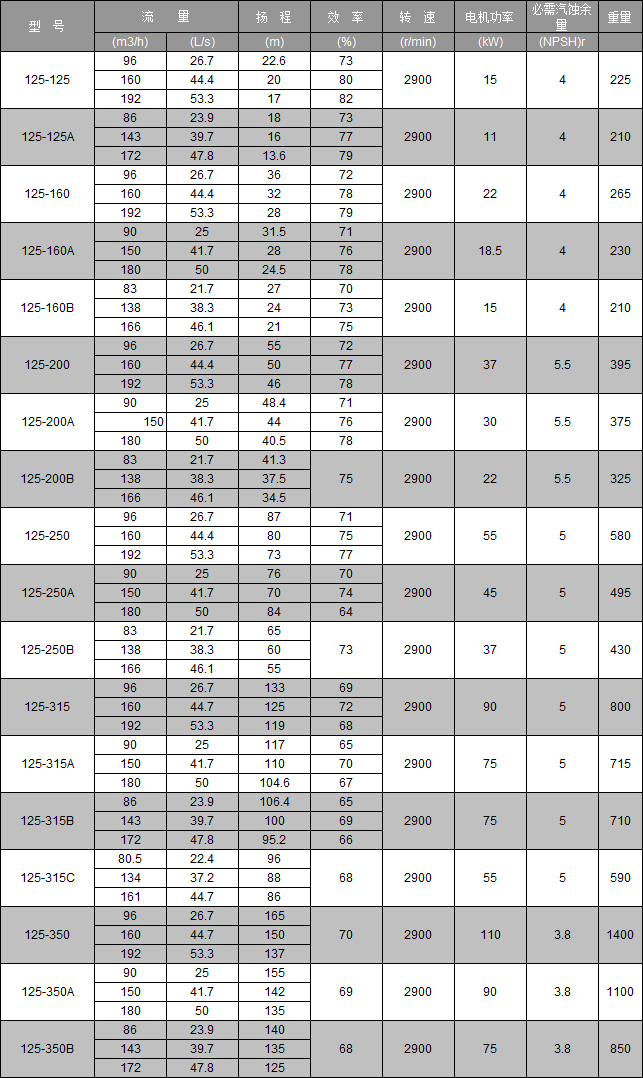

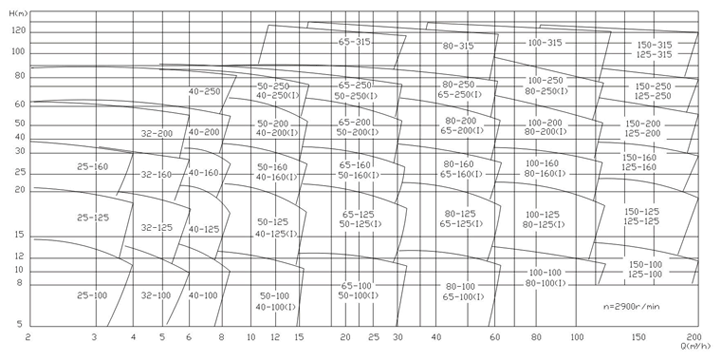

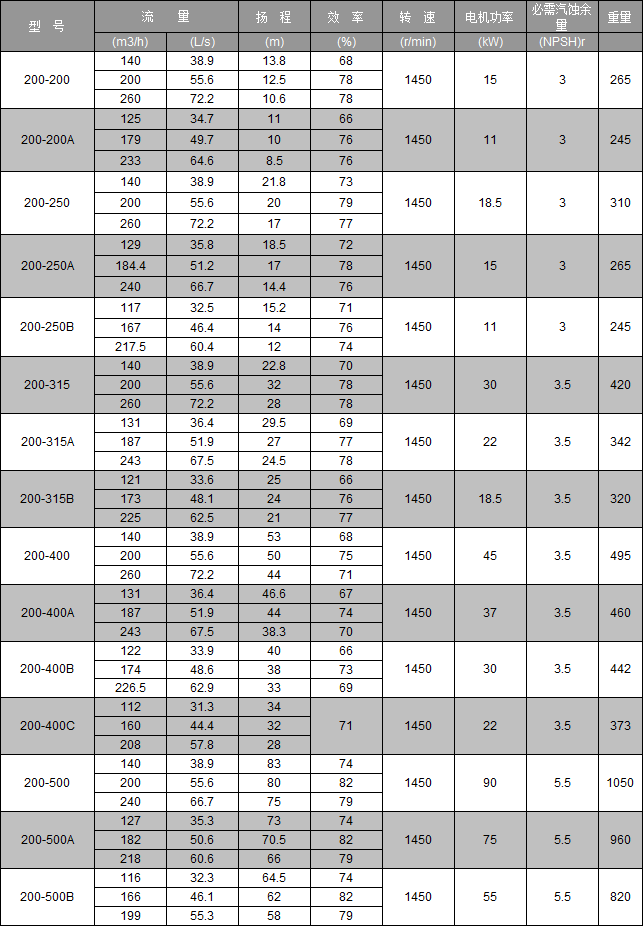

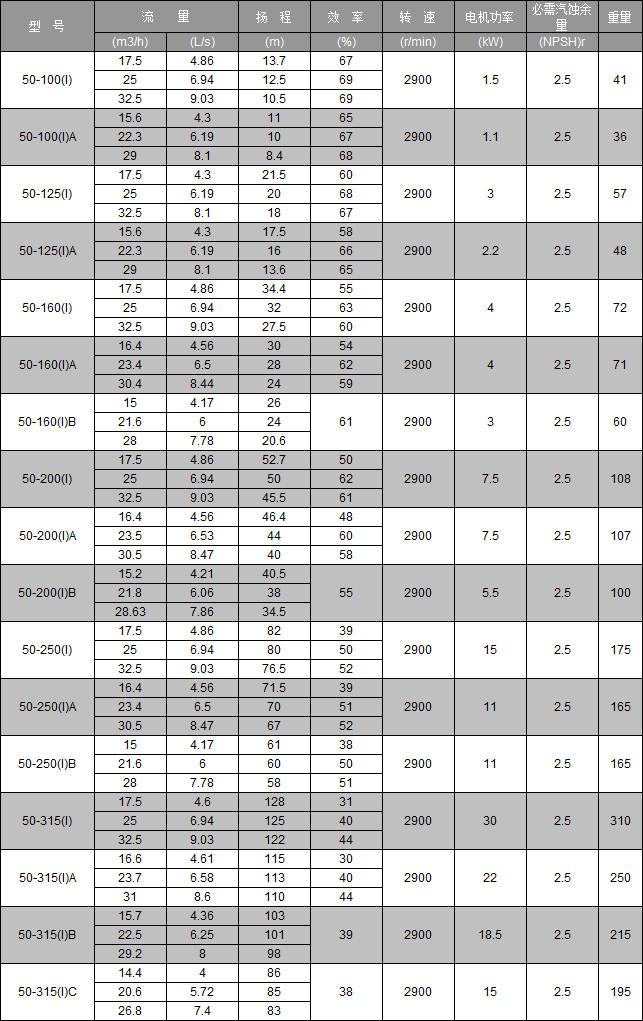

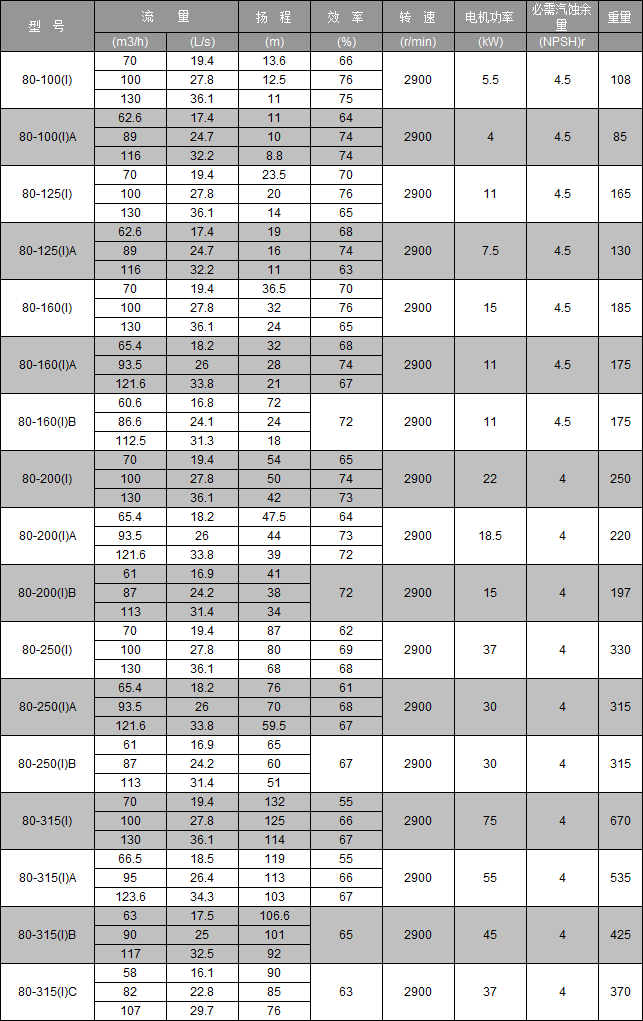

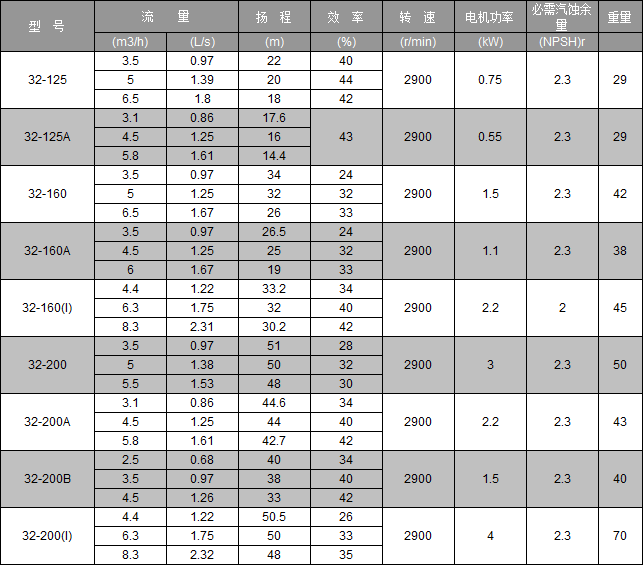

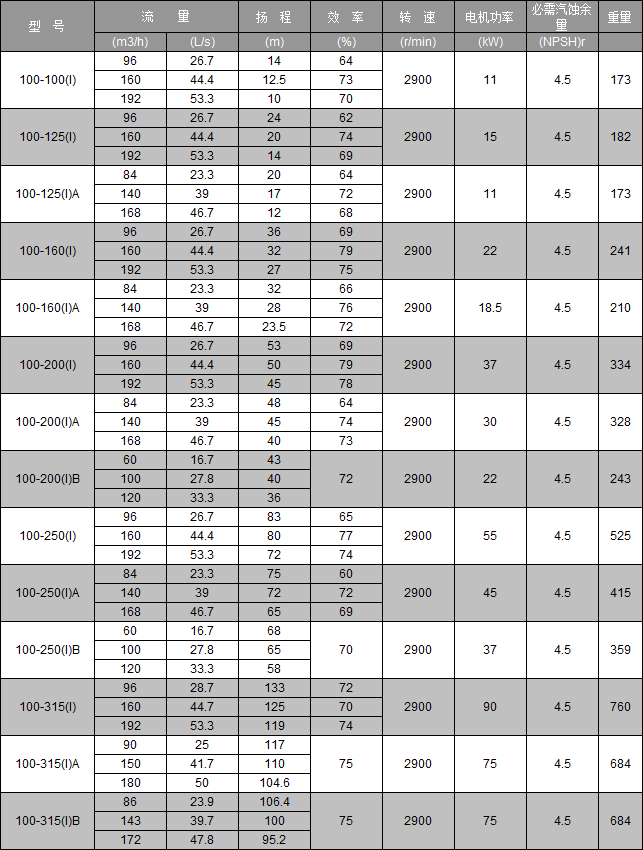

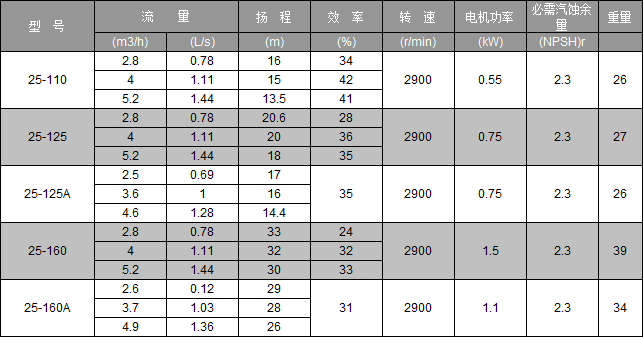

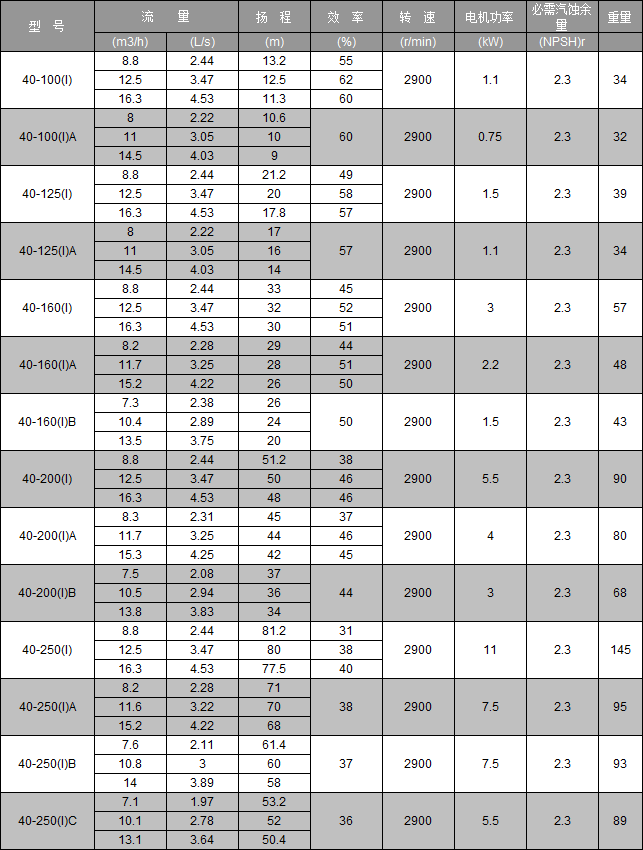

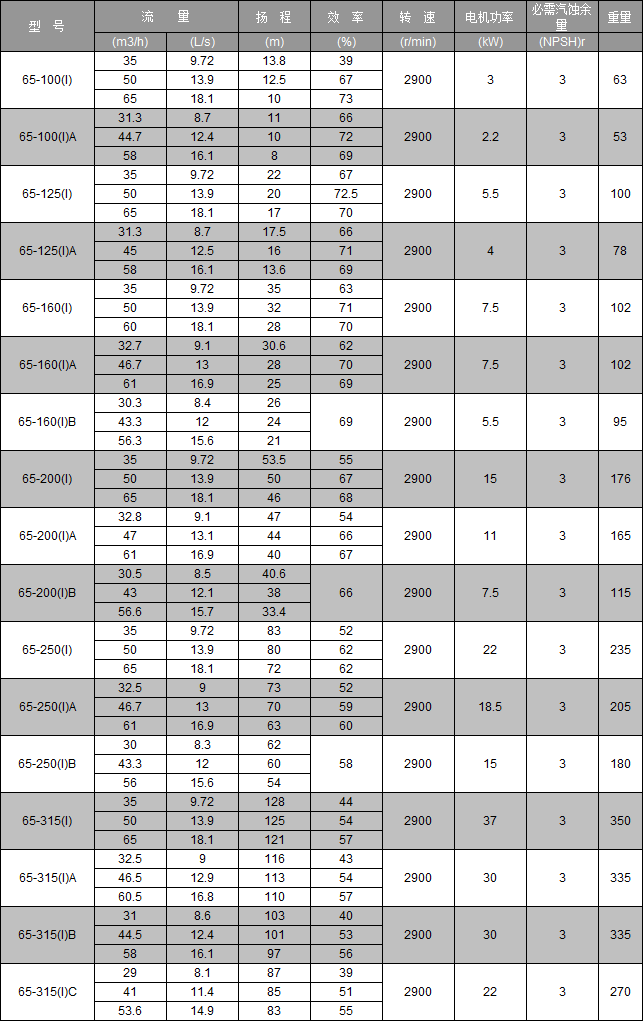

TQL立式单级离心泵性能参数表

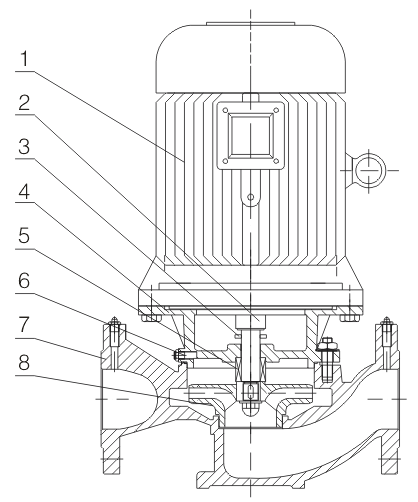

1、电动机：直接与水泵联接传送动力，采用上海电机。
2、泵轴：与电机同轴，为电机加长轴确保了轴的同心，使泵运行平稳无噪音和振动现象，增强了使用寿命。
3、挡水圈：防止因密封漏水而使电机进水。
4、泵盖：巧妙设计，既美观又降低泵的重心和轴的悬臂，增强了泵的运行稳定性和寿命。
5、机械密封：采用不锈钢、碳化钨、氟橡胶等材料制成。平衡式耐高温，高压机械密封，运行寿命长，不渗漏，对轴无磨损；不积水垢，保证工作环境的整洁。
6、排气阀：灌泵时能排净泵内空气，保证了泵的正常启动。
7、泵体：压出室和吸入室采用水力模型设计而成，既美观又高效，设有安装底脚，便于安装和运行稳定。
8、叶轮：采用的水力模型设计而成，具有高效率

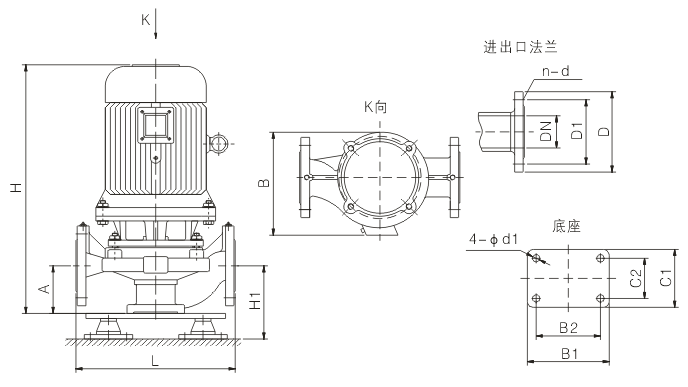

TQL立式单级离心泵20口径安装尺寸图

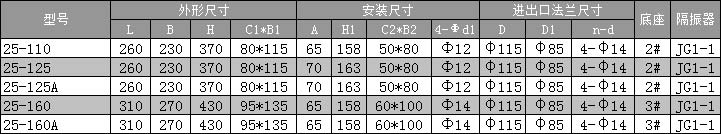

TQL立式单级离心泵25口径安装尺寸图

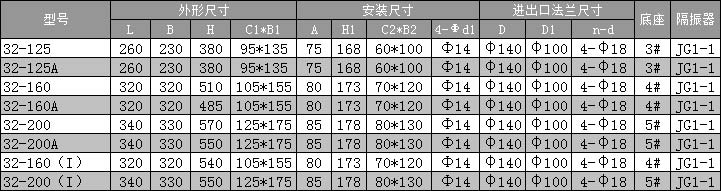

TQL立式单级离心泵32口径安装尺寸图

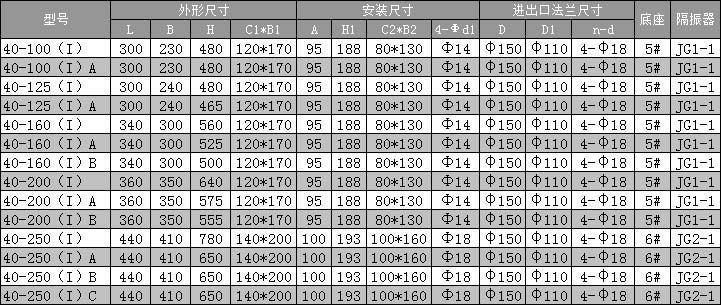

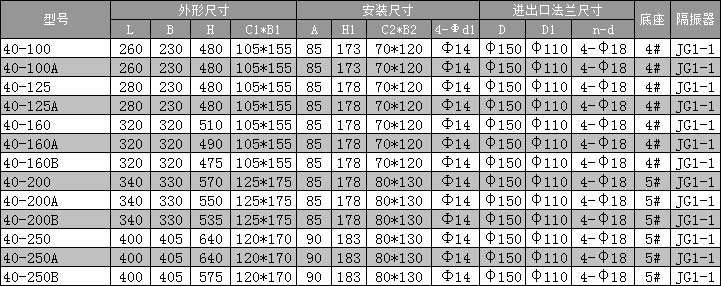

TQL立式单级离心泵40口径安装尺寸图

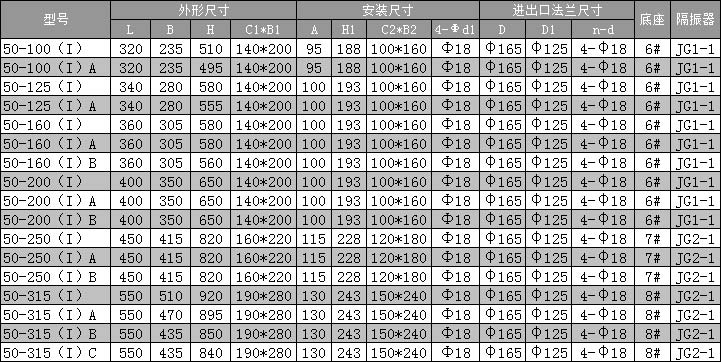

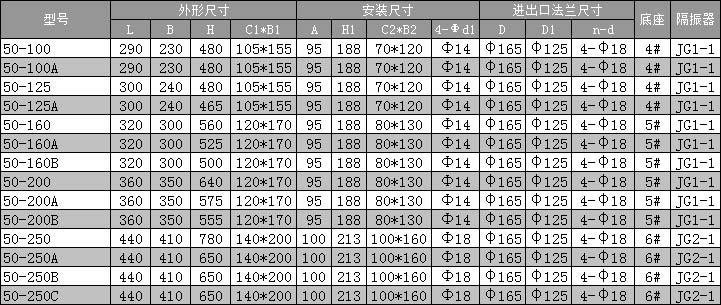

TQL立式单级离心泵50口径安装尺寸图

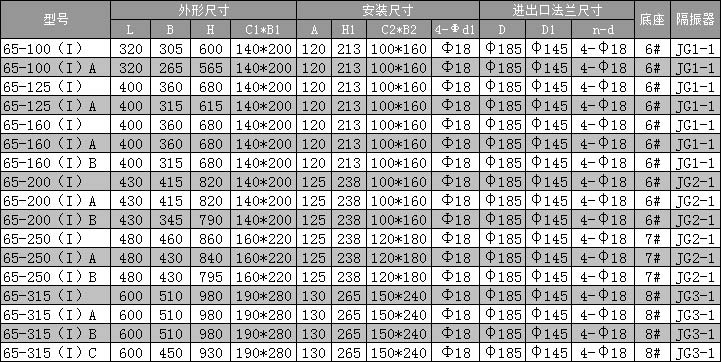

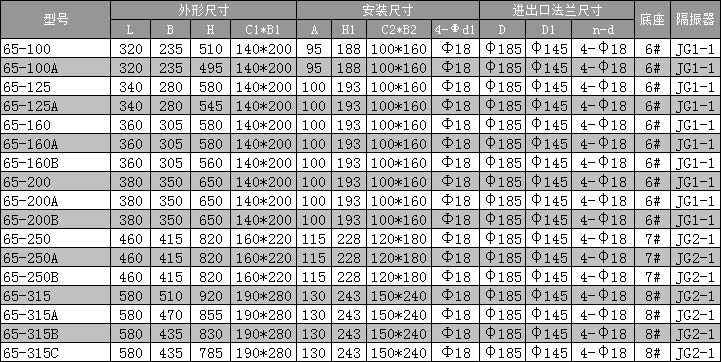

TQL立式单级离心泵65口径安装尺寸图

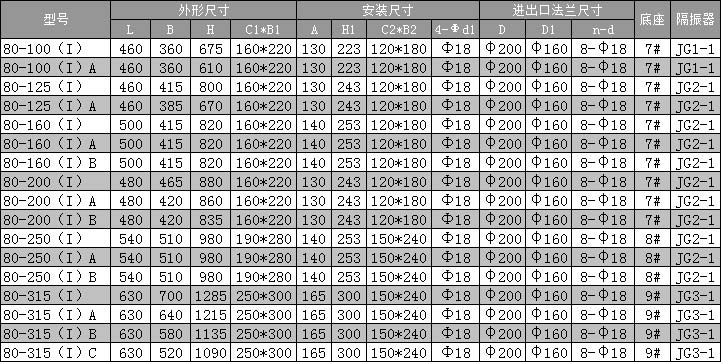

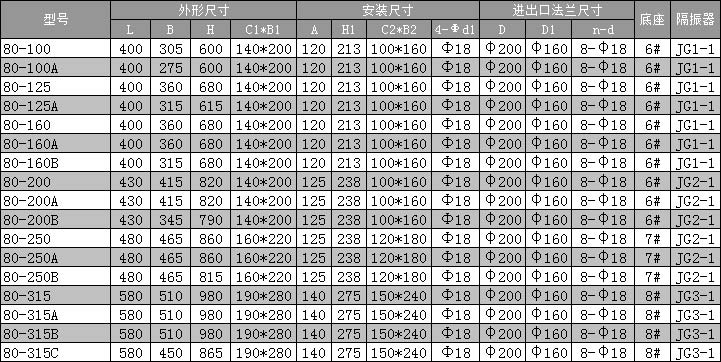

TQL立式单级离心泵80口径安装尺寸图

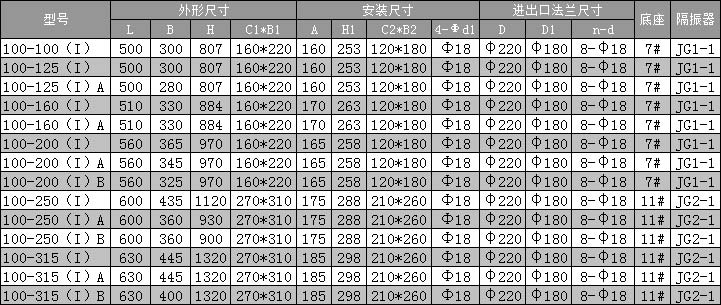

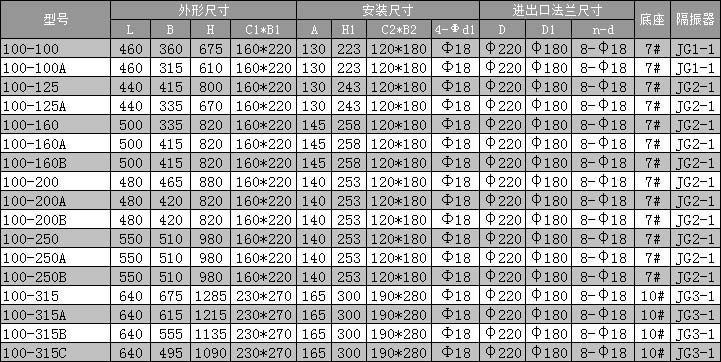

TQL立式单级离心泵100口径安装尺寸图
TQL立式单级离心泵125口径安装尺寸图

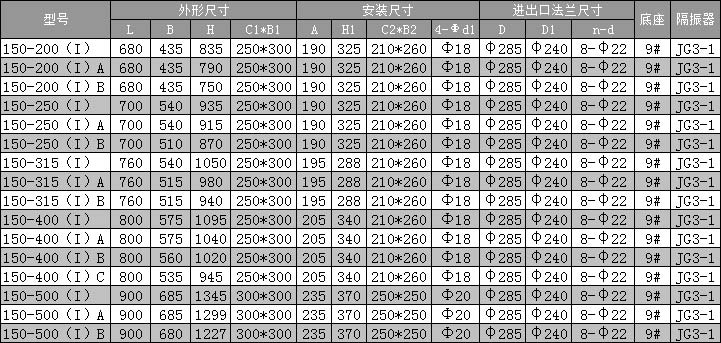

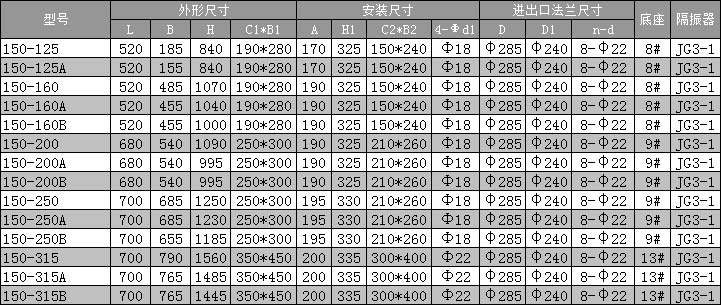

TQL立式单级离心泵150口径安装尺寸图

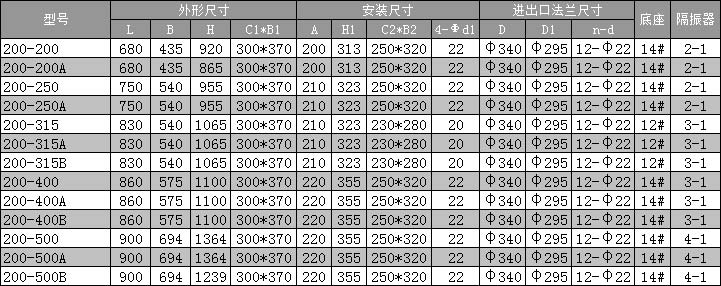

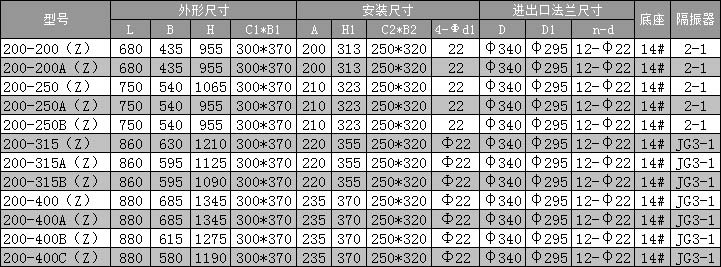

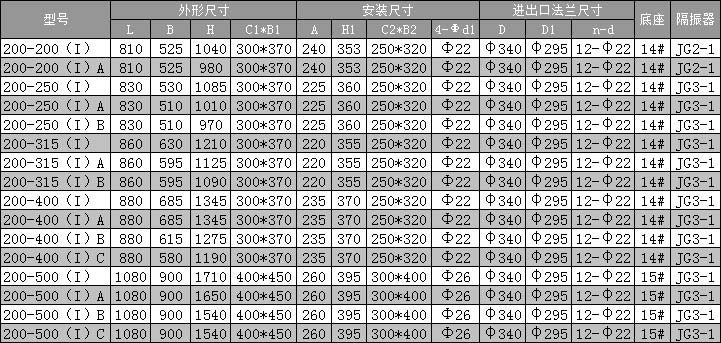

TQL立式单级离心泵200口径安装尺寸图

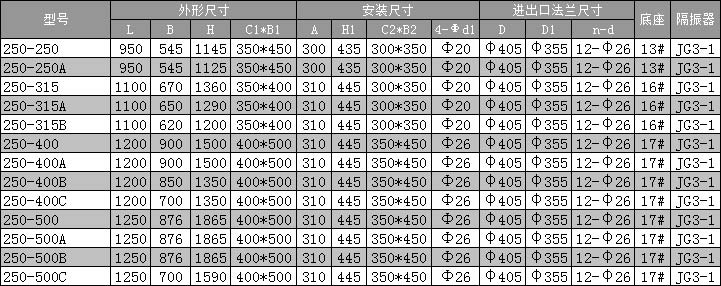

TQL立式单级离心泵250口径安装尺寸图

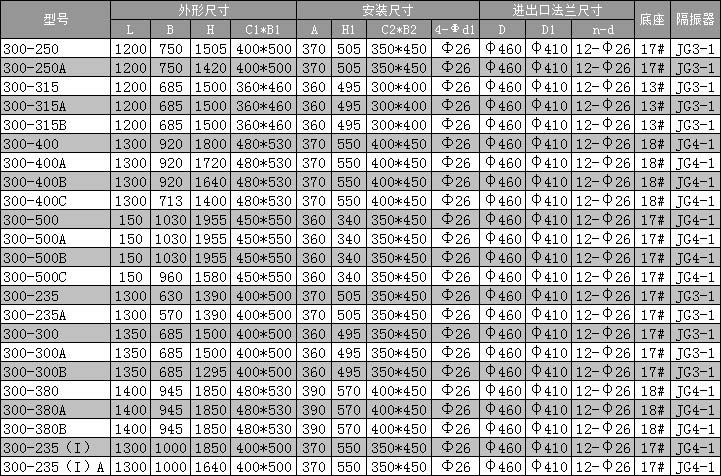

TQL立式单级离心泵300口径安装尺寸图

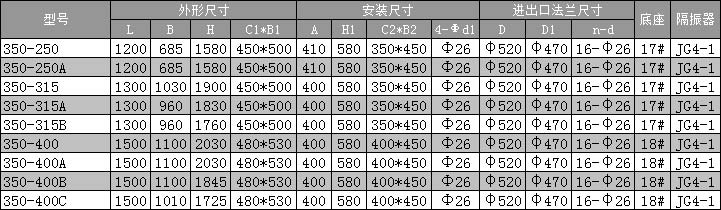

TQL立式单级离心泵350口径安装尺寸图
|
