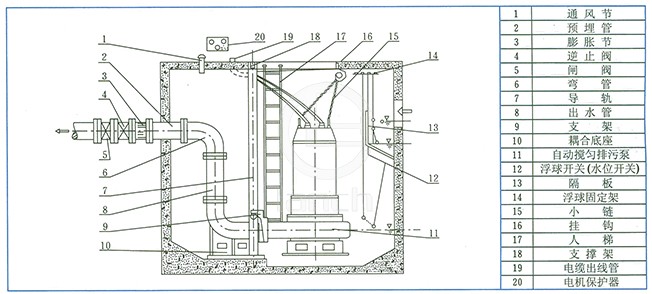

一种潜水电泵出水法兰与出水管路系统自动对接的自动耦合装置，由潜水电泵出水法兰、附加耦合法兰和出水管座法兰组成，在附加耦合法兰和出水管座法兰的两侧各有一对楔卡且楔点的位置在法兰的水平中心线附近。当潜水电泵从水坑上方降落时，附加耦合法兰两侧的楔卡和出水管座法兰两侧的楔卡就卡到一起，在潜水电泵自重和楔卡斜面的作用下，两个法兰面紧紧地贴在一起，就好比两个法兰的两侧用两个螺栓上紧了一样，潜水电泵的水压再大也不能推开法兰面而大量漏水。当潜水电泵从水坑内往上提起来时，两对楔卡能够沿斜面方便的脱开，从而实现自动耦合装置的功能。它可以在方便潜水电泵自动装拆的同时，解决耦合的两个法兰之间大量漏水的问题，从而节约能源。
|

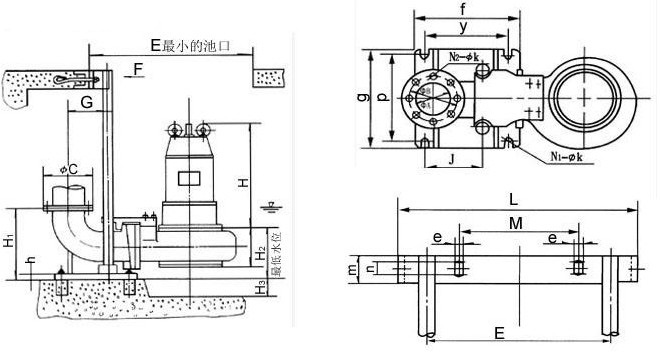

型号
|
长f
|
宽g
|
高H1
|
中心距高度H2
|
法兰外圆直径ФC
|
法兰孔距直径ФB
|
法兰口径ФA
|
N2-Фd 泵连法兰
|
N1-ФK 出口法兰
|
底座厚度h
|
底座螺丝距长度y
|
底座螺丝距宽度p
|
J
|
支架长L
|
支架孔距M
|
导轨内径
|
导轨外径
|
G
|
|
GAK-50
|
215
|
215
|
270
|
175
|
140
|
110
|
50
|
4-Ф12
|
4-Ф16
|
14
|
155
|
175
|
|
|
|
|
|
|
|
GAK-65
|
235
|
215
|
290
|
185
|
160
|
130
|
65
|
4-Ф12
|
4-Ф18
|
14
|
175
|
175
|
|
|
|
|
|
|
|
GAK-80
|
245
|
235
|
320
|
190
|
195
|
150
|
80
|
4-Ф12
|
4-Ф18
|
16
|
185
|
200
|
|
|
|
|
|
|
|
GAK-100
|
320
|
270
|
360
|
220
|
215
|
170
|
100
|
4-Ф14
|
4-Ф18
|
16
|
250
|
240
|
|
|
|
|
|
|
|
GAK-150
|
370
|
330
|
450
|
270
|
270
|
225
|
150
|
8-Ф16
|
8-Ф20
|
20
|
300
|
300
|
|
|
|
|
|
|
|
GAK-200
|
425
|
375
|
500
|
320
|
320
|
280
|
200
|
8-Ф16
|
8-Ф20
|
20
|
330
|
355
|
|
|
|
|
|
|
|
GAK-250
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GAK-300
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
