产品特点：
1、采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
2、 机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
3、 整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。
4、 该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
5、 可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。
6、 浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
7、 WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
8、 能够在全扬程内使用，而保证电机不会过载。
9、 有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。
产品用途：
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。
工作条件：
1、 介质温度不超过60℃，重量1.0～1.3kg/dm3，PH值5～9范围内使用。
2、 无自循环冷却系统的泵，电机部分露出液面不超过1/3。
3、 在运行过程中，水泵电流不得超过电机的额定电流。一般情况下，水泵须在使用扬程范围内使用，保证电机不过载。如需在全扬程范围内使用，应在订货时另行注明。

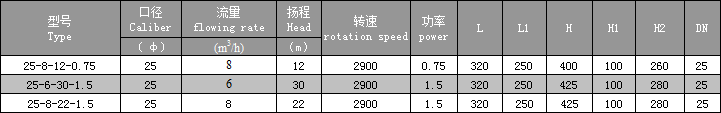

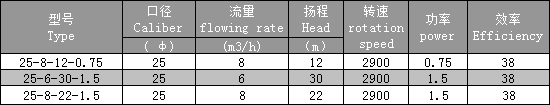

WQ排污泵25口径性能参数表

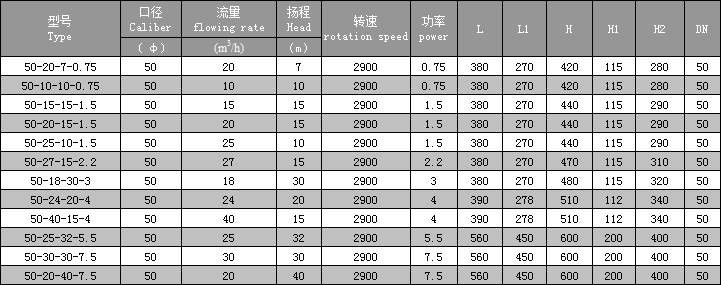

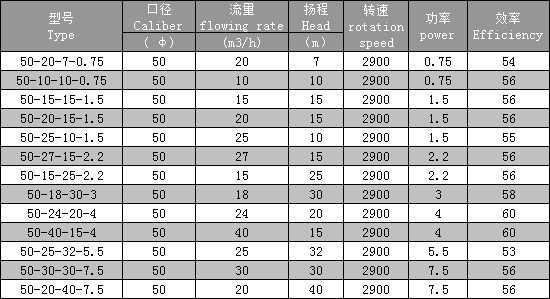

WQ排污泵50口径性能参数表

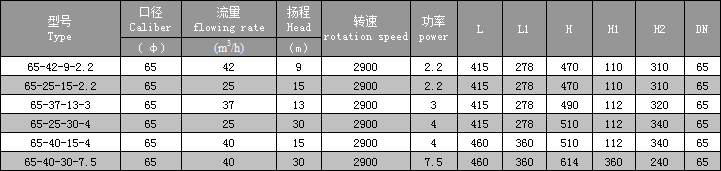

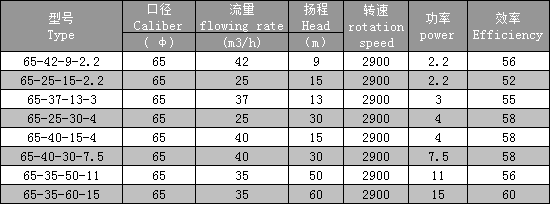

WQ排污泵65口径性能参数表

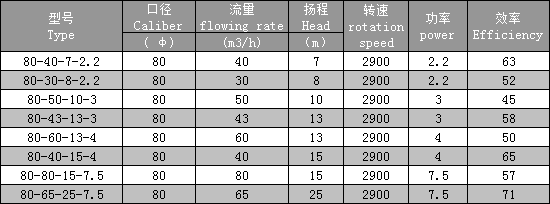

WQ排污泵80口径性能参数表

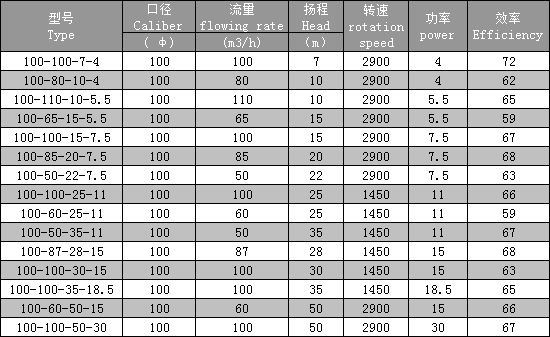

WQ排污泵100口径性能参数表

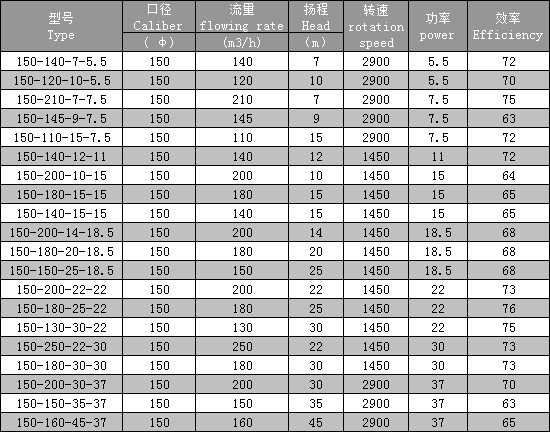

WQ排污泵150口径性能参数表

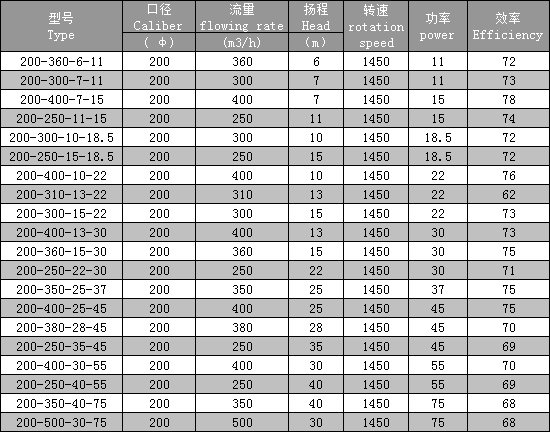

WQ排污泵200口径性能参数表

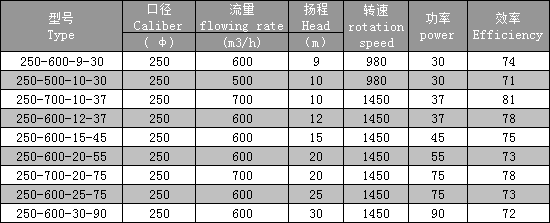

WQ排污泵250口径性能参数表

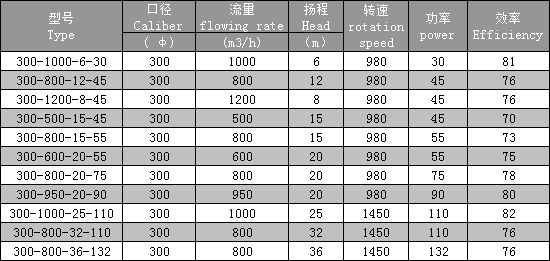

WQ排污泵300口径性能参数表
WQ排污泵350口径性能参数表

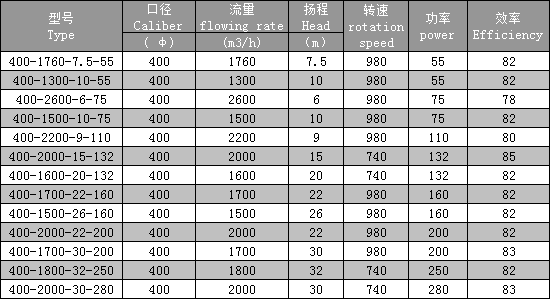

WQ排污泵400口径性能参数表

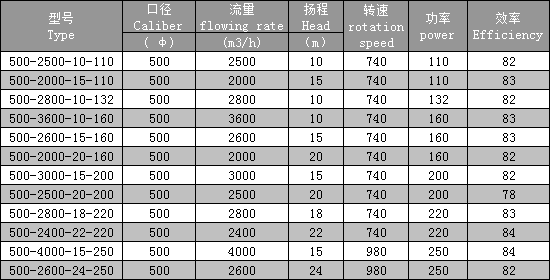

WQ排污泵500口径性能参数表

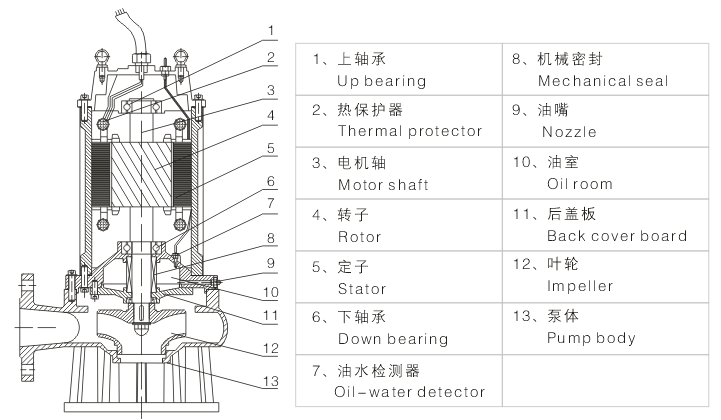

1.泵体、叶轮:采用CAD技术参照新水力模型进行反复修改、计算、设计、使泵体和叶轮得到佳匹配、使流道宽阔、污物通过性好、叶轮经严格平衡测试，从而振动减至低，并大限度地延长轴承和机械密封的使用寿命。 2.电机:专用设计制造的潜水电机、电机定子绕组为F级绝缘，绝缘材料的极限工作温度130℃，且绕组上接有过热保护元件，通过电控柜对电机进行保护。 3.电机的冷却:电机功率在18.5kw以上时，泵内可装置电机冷却系统对电机进行冷却，由叶轮压出的液体有一小部分流入定子室外围进行冷却，能保证水泵在低水位工作时电机的正常冷却。 4.机械密封:采用名优厂家的机械密封，选用磨擦系数很低而且耐磨的磨擦副材料、橡胶件为耐油的丁腈橡胶，金属件为不锈钢，正常使用条件下，可无故障运行8000小时以上。 5.轴承:上部的轴承是深沟球轴承、用于承受径向作用力，下部的轴承用于承受径向力和轴向力。选用角接触球轴承能充分满足消除轴向力的效果。轴承选用或国产优质轴承、使得轴承在泵的可用期内不会损坏。 6.电缆电机的密封:电缆选用耐污水的重型橡胶套软电缆，其机械强度和耐油污优越、电缆导线截面积和载流能力是按环境温度40℃（而不是象通常那样按25℃）。长期连续工作的条件选定的，因而在通常的条件下，电缆的载流能力有足够的裕度、寿命更长。电缆压盖压紧电缆密封圈，使电缆进行固定，防止拉脱，电缆采用颜色标志加数码标志，使电缆的识别和连接更加容易，电机接线腔内和电控柜没有接地标志和接地紧固件、电缆严格接地，安全可靠。装配过程中，对每台泵的O形圈，电缆密封和机械密封，都要进行严格的密封检测试验，保证电机腔包括接线腔实现可靠的密封。 7.油室:油室内的机油除了润滑机械密封外，还可将轴承的热量带走，油室还具有附上液体渗透的附加安全功能，油室内可装漏水探头，当泵侧机械密封渗漏到油室的水达到一定浓度时，漏水探头通过电控柜报警停泵，提醒操作人员换油或维修机械密封。
8.各种保护装置的说明:过热保护元件─过热保护元件是由温度控制动作的电器，嵌装于电机定子绕组内，在不正常运行状况下，当绕组温度达到过热保护元件的设定值时，过热保护元件通过电控柜使过热指示灯亮并自动停止电机。提醒操作人员进行检查，找出电机过热的原因。绕组温度下降后，电机会恢复到可开机状态。
(1)保护装置:7.5KW及以下的泵可设电机绕组过热保护元件和漏水探头；11KW及以上的泵可设电机绕组过热保护元件、浮子开关、漏水探头；保护装置与潜污泵专用电控柜相连才能起作用，虽然我公司的潜污泵专用电控柜是作为选购供应的，但为了您的泵能安全可靠运行，特别是为了防止烧毁电机，采用我公司的潜污泵专用电控柜是您明智的选择。用户自备电控柜时，有关电气技术问题特别是保护装置的电气技术问题，请务必与本公司电控柜专业组联系。
(2)漏水探头:漏水探头用作漏水检测，漏水探头一端的两个电极互相绝缘并有一定距离，电极的引线通过电缆接到电控柜，当电机侧机械密封泄漏到油室内的水达到一定程度时，或者电机接线腔稍稍进水，漏水探头的两个电极即寻通，通过电控柜发出报警信号（指示灯亮）并自动切断电机电源，提醒操作人员及时检查机械密封或更换油室内的油，电机接线腔进水时，报警停泵可以防止发生短路，提醒操作人员立即采取检查维修措施。 (3)浮子开关 浮子开关用作检查电机侧机械密封是否失效，电机腔是否进水，浮子开关安装于电机腔下侧，轴承旁边的空腔内，空腔有孔与轴承相通，当电机侧机械密封失效，油室内的油或水通过轴承室进入空腔，或者进入电机腔的水流入空腔。都会将浮子开关的浮子浮起，通过电控柜发出的报警信号（指示灯亮）并使泵自动停止运行，提醒操作人员检修泵。

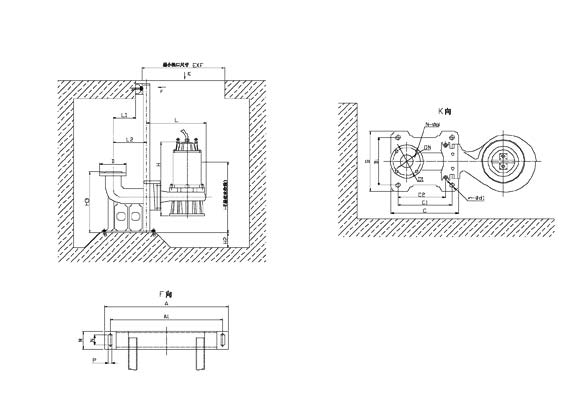

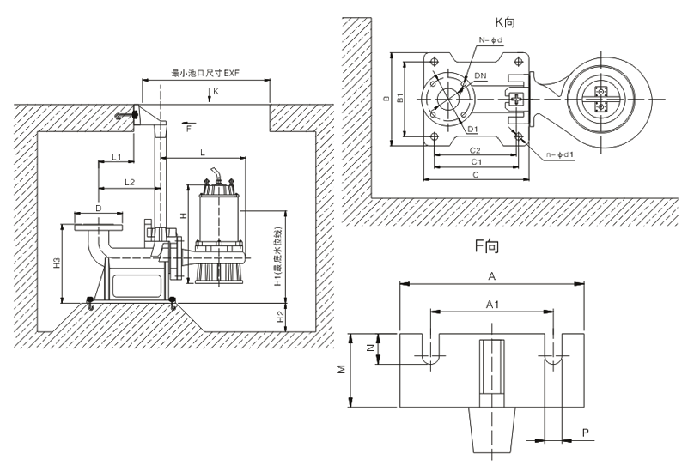

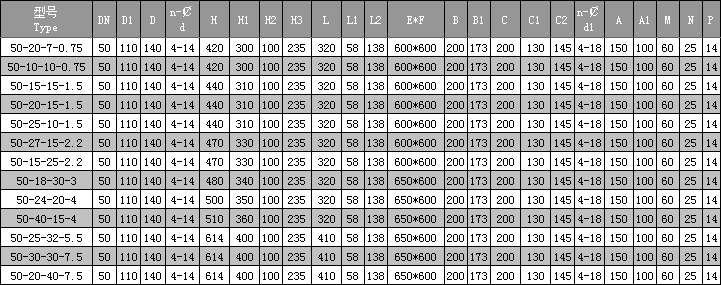

WQ排污泵固定式50口径安装尺寸图

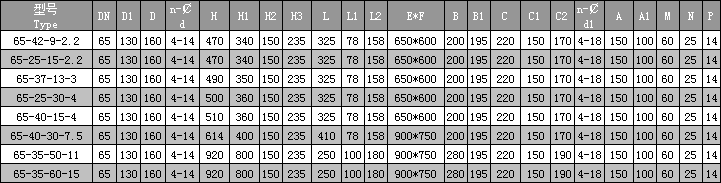

WQ排污泵固定式65口径安装尺寸图

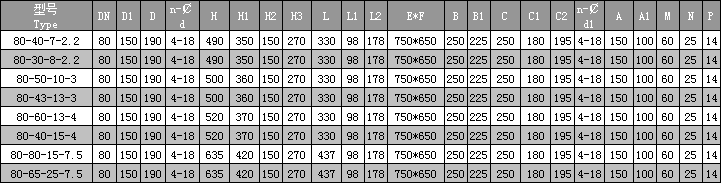

WQ排污泵固定式80口径安装尺寸图

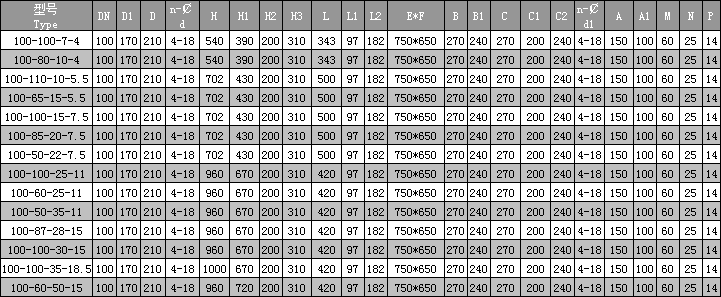

WQ排污泵固定式100口径安装尺寸图

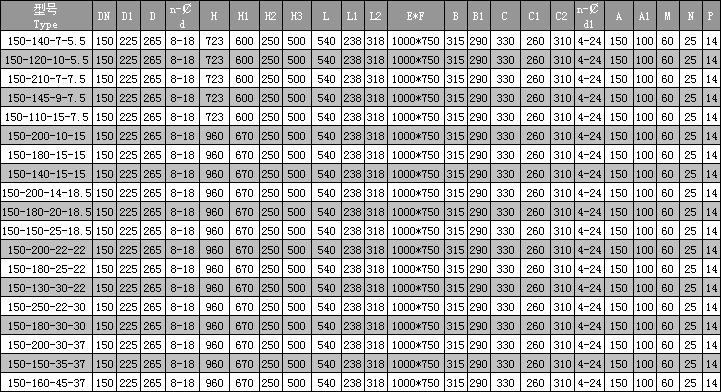

WQ排污泵固定式150口径安装尺寸图

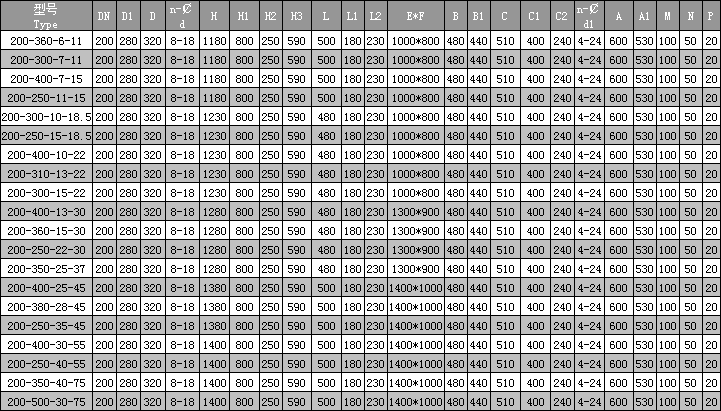

WQ排污泵固定式200口径安装尺寸图

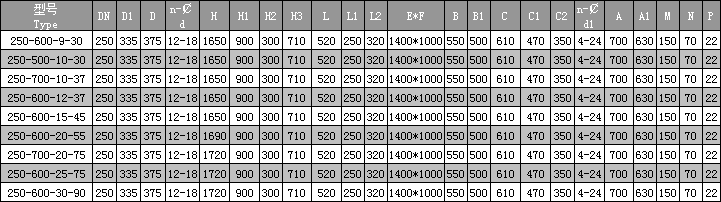

WQ排污泵固定式250口径安装尺寸图

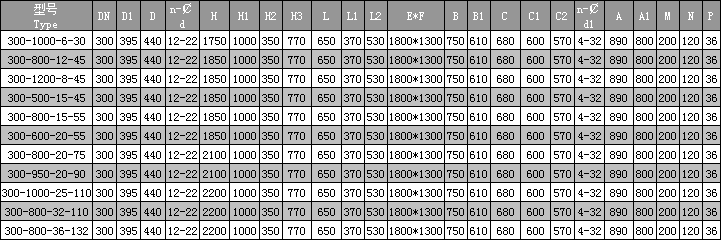

WQ排污泵固定式300口径安装尺寸图

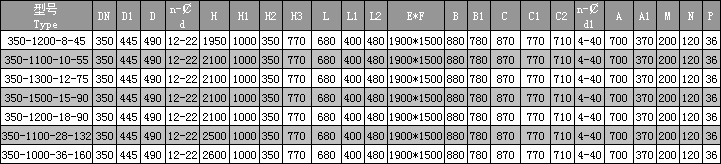

WQ排污泵固定式350口径安装尺寸图

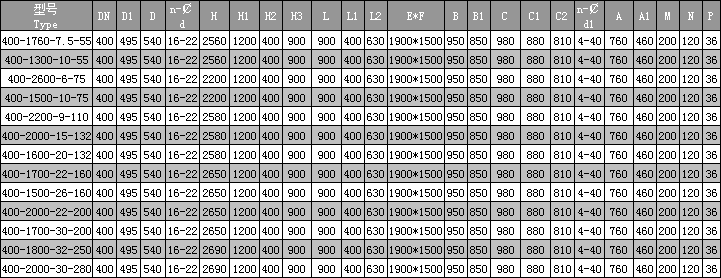

WQ排污泵固定式400口径安装尺寸图

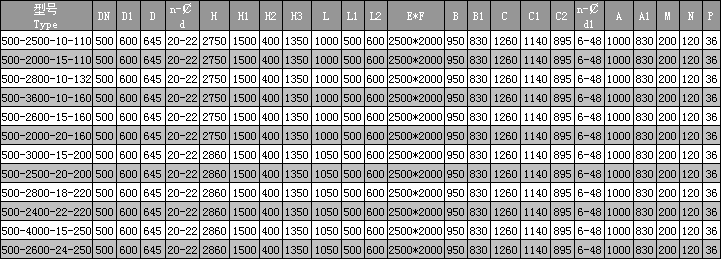

WQ排污泵固定式500口径安装尺寸图

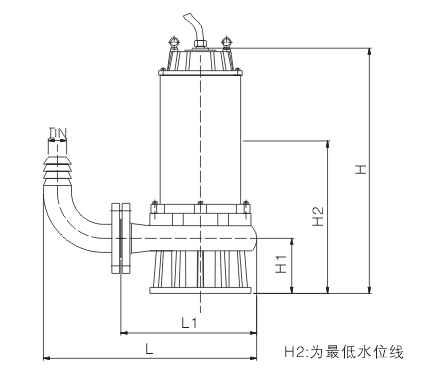

WQ排污泵移动式25口径安装尺寸图
WQ排污泵移动式50口径安装尺寸图
WQ排污泵移动式65口径安装尺寸图

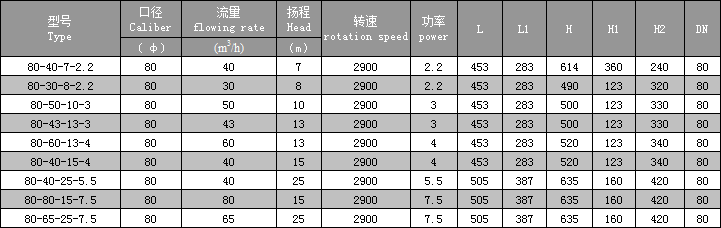

WQ排污泵移动式80口径安装尺寸图

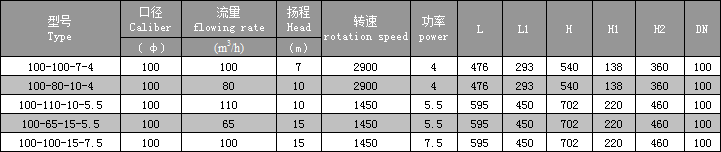

WQ排污泵移动式100口径安装尺寸图
|
